檢閱翹曲結果

在此工作中，您將解釋「翹曲指標」結果，以確定翹曲的相對大小。

1. 按一下「檢視」頁籤 > 「可見性」面板 > 「物件可見性」。

2. 除選母模仁以外的所有物件。

3. 將模型旋轉至約 180 45 90，使 ViewCube 的外觀類似於以下影像。



4. 在「研究工作」窗格中，按一下「翹曲指標，所有影響」。

5. 按一下 (「結果」頁籤 > 「結果」面板 > 「出圖性質」)。

6. 選取「撓曲」頁籤，將比例係數設定為 5，然後按一下「確定」。此設定會將撓曲放大五倍，以便您更好地查看。

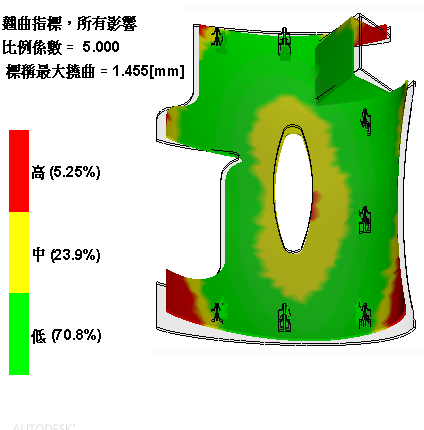

   此結果展示零件翹曲的相對大小 (形狀的平面外變化)。綠色區域小於標稱最大撓曲的 80%，而紅色區域至少為標稱最大撓曲的 120%。。標稱最大撓曲的預設值為零件平均壁厚的一半。此結果會展示在結果圖例中，也會列示在「翹曲約束」 (「結果」頁籤 > 「結果」面板 > 「翹曲約束」) 中。



7. 進行旋轉、平移和縮放，以檢查翹曲。

8. 分割螢幕並顯示其他翹曲指標。

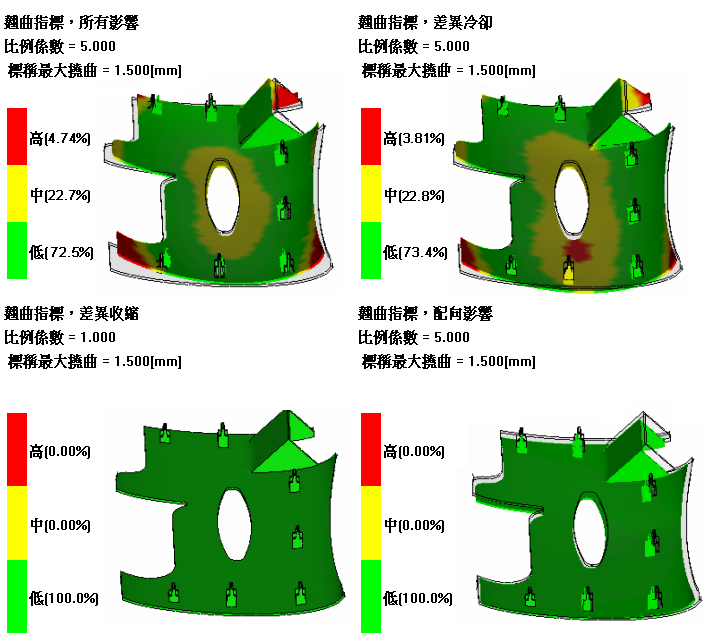

   將它們與「所有影響」出圖進行比較。與所有影響出圖最相似的出圖對翹曲的影響最大。在本案例中，差異冷卻與所有影響出圖最相似。
