輸入製程參數

在此工作中，您將使用輸入的製程設定並執行分析。

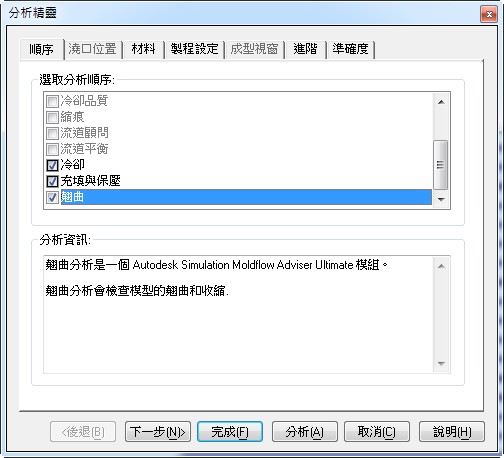

1. 按一下 (「常用」頁籤 > 「成型製程設置」面板 > 「分析精靈」)。

2. 除選「充填」。

3. 選取「冷卻」。

4. 選取「充填與保壓」。

5. 選取「翹曲」。

6. 按一下「下一步」。

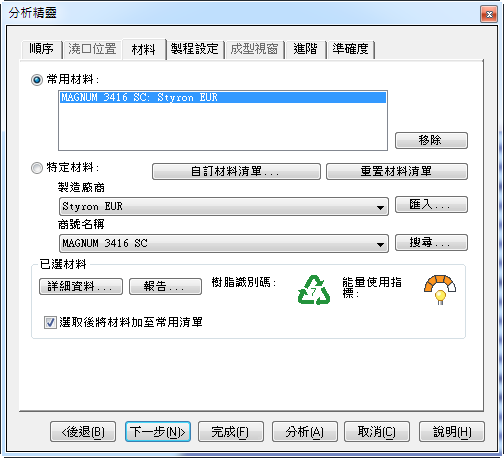

7. 確保材料為「Styron EUR, Magnum 3416 SC」，然後按一下「下一步」。

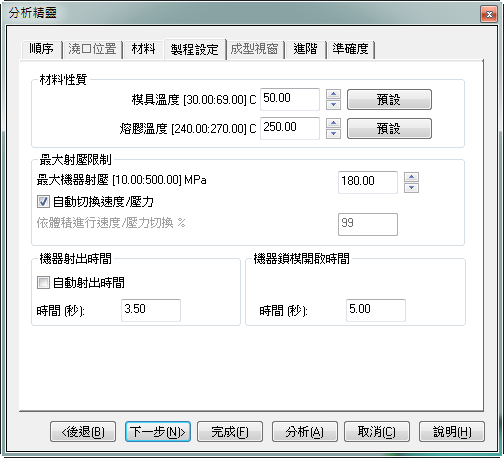

8. 按一下「下一步」以開啟「製程設定」頁籤

9. 確保「模具溫度」為 50°C。

10. 確保「熔膠溫度」為 250°C。

11. 確保「射出時間」為 3.5 秒。

12. 確保「開模時間」為 5 秒，然後按一下「下一步」。

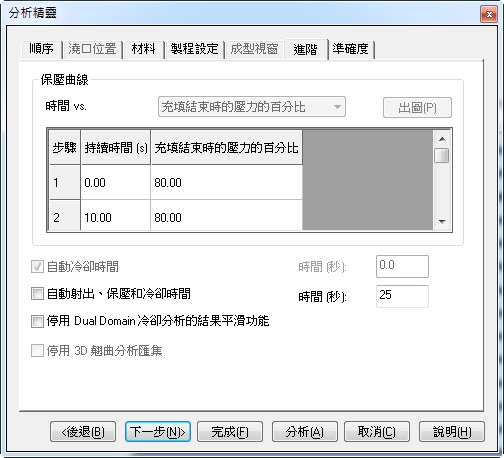

13. 按一下「下一步」以開啟「進階」頁籤

14. 確保「保壓曲線控制」為「充填結束時的壓力的百分比」。

15. 確保曲線為 0 80、10 80。

16. 輸入 25 秒做為射出、保壓與冷卻時間。



17. 按一下「分析」。
