設置依螺桿位置控制閥澆口

您可以在建立新閥澆口控制器時加以設定，也可以編輯現有的閥澆口控制器，選擇依螺桿位置觸發閥澆口。

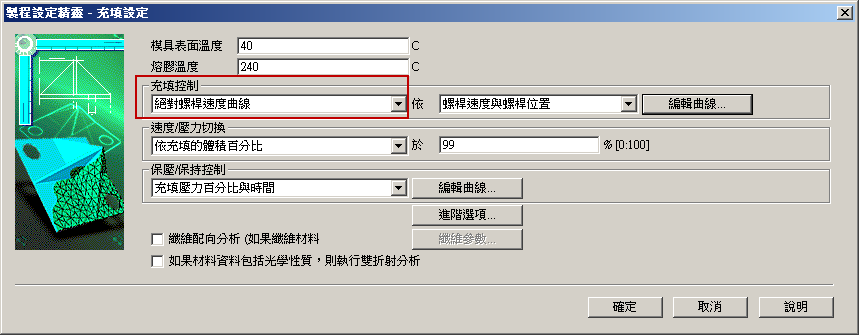

1. 按一下 (「常用」頁籤 > 「成型製程設置」頁籤 > 「製程設定」)，然後選取包含螺桿速度曲線的充填控制選項。

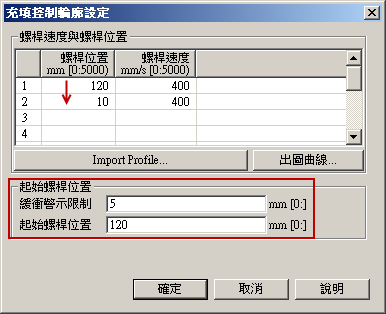

2. 按一下「編輯曲線」，檢查是否於「充填控制輪廓設定」對話方塊中輸入適當的值。這些值必須與稍後將建立的閥澆口控制器輪廓一致。


   特別是應確定：

   • 您於表中輸入的「螺桿位置」值，是按降序輸入，
   • 「起始螺桿位置」值將與稍後要設定的閥澆口控制值一致，例如


3. 按一下「確定」以關閉「充填控制輪廓設定」對話方塊。
4. 按一下「確定」以關閉「製程設定精靈」對話方塊。
5. 按一下 (「邊界條件」頁籤 > 「饋送系統」面板 > 「閥澆口控制器」 > 「建立/編輯」)，開啟「建立閥澆口控制器」對話方塊。
6. 您可以
   • 從表中選取現有的控制器，然後按一下「檢視/編輯」，或
   • 按一下「新閥澆口控制器」。

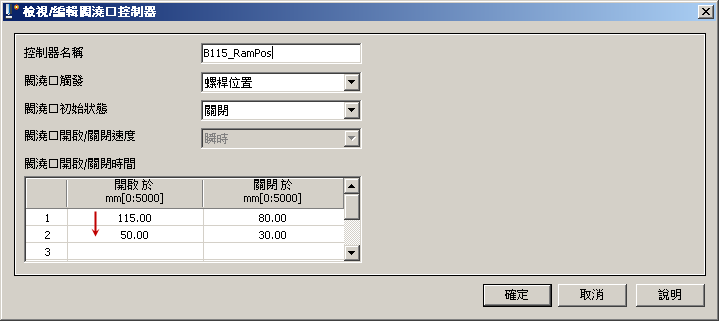

7. 在「閥澆口觸發」下拉功能表中，選取「螺桿位置」。
8. 在「閥澆口開啟/關閉時間」表中輸入適當的值，並確認它們符合您先前在「製程設定」對話方塊中輸入的值。
9. 按一下「確定」關閉所有對話方塊。
