塑型

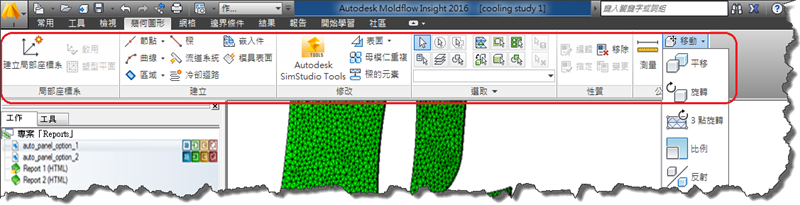

有時,您可能會發現需要建立幾何圖形,以加入到已匯入的 CAD 模型,以改善模擬的準確度。塑型工具包含在「
幾何圖形」頁籤
中,可幫助您建立簡單的幾何圖形,例如:
流道
澆口
豎流道
冷卻管線
模具
在
Synergy
中建立的幾何圖形是根據節點、曲線和/或區域。廣泛地說,所涉及的步驟有:
建立將用於定義幾何圖形的曲線 (直線) 或節點。
設定性質類型。
建立區域。
必須為幾何圖形建立網格。
本節主題
篩選
篩選可在您按一下
「模型顯示」窗格
時自動鎖點至所選模型或網格圖元的最近例證,以協助您選取所需模型或網格圖元。
建議的塑型詳細資料
射出成型的零件通常都有較小的複雜特徵,因此模型的建構通常是模型分析中最耗費時間的部分。
幾何圖形
您可以使用各種工具來為零件、流道系統或冷卻系統塑型。
使用 Autodesk SimStudio Tools 修改 CAD 幾何圖形
您可以使用
Autodesk SimStudio Tools
修改所匯入 CAD 實體模型的幾何圖形。
表面瑕疵
若未識別及修正幾何圖形模型中的表面瑕疵,它們將會在網格中產生大量瑕疵,例如網格連接瑕疵、孔以及重疊元素。表面層用於找到表面邊界之間的細微不符之處。
模具
模具是一系列包含一或多個母模仁 (會在高壓下將熔解的塑膠射入其中) 的機製鋼板。當塑膠冷卻時,它會凝固成鋼板決定的母模仁形狀。
加入零件
使用「加入」按鈕,可以匯入其他零件。這在塑型族群模具時非常有用。
射出位置
射出位置表示射出聚合物的位置,可讓軟體模擬模具母模仁內部的流動陣列。
饋送系統
設計饋送系統時有許多要考慮的因素,包括澆口位置、母模仁數、流道系統元件的形狀以及流平衡。
冷卻系統
冷卻迴路包括冷卻通道、加入至冷卻通道以促進冷卻的各種元件,以及在整個系統中流動的冷卻劑。
邊界條件
邊界條件是定義成型設置的實體邊界之最後設定。
