這些範例描述從簡單到複雜的族群。研究這些範例，可瞭解如何建立符合您設計需求的族群。
對於每個範例族群，按一下 RFA 族群名稱以下載檔案。然後，您可以檢查族群，以查看其定義方式和其工作方式。

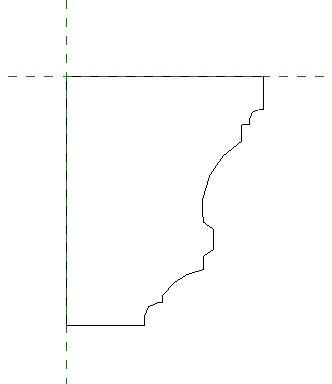

簡單輪廓族群
此輪廓展示簡單 2D 封閉造型的範例。將族群載入專案後，您可在指定輪廓之處選取此模製輪廓加以使用，例如牆掃掠，或在具有掃掠的內建模型中。
此輪廓族群不包含任何條件約束。造型是靜態的，而族群僅包含一個類型。

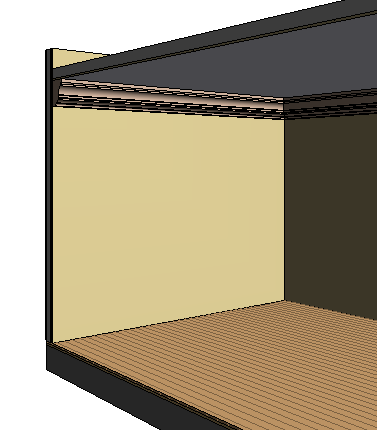

用於牆掃掠的模製輪廓
詳圖元件族群
詳圖元件族群是用於詳圖的 2D 族群，可增強或取代專案的模型幾何圖形。Corrugated_Metal 範例族群代表波狀牆板材料的剖面。族群包含弧線段，並無任何用於控制幾何圖形的條件約束。
族群的參數包含關鍵註記資訊。註記專案時，若使用關鍵註記，則將關鍵註記標籤放置於視圖時，會解析關鍵註記。
如果您需要多次放置彼此相鄰的詳圖元素，則可使用如此的詳圖元件族群，來建立重複詳圖。

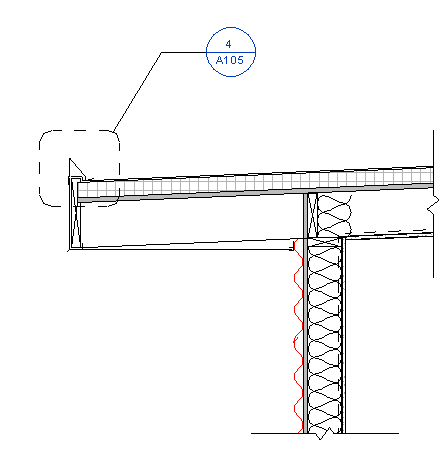

展示於詳圖的波狀金屬
一般註解族群 (關鍵平面)
關鍵平面已與一般註解族群一起建立。將一般註解放置在需要關鍵平面的圖紙或視圖上。範例族群包含組成建築外形圖的線和連接至可見性參數的「填滿區域」，因此不同的關鍵平面描影部分可開啟和關閉。

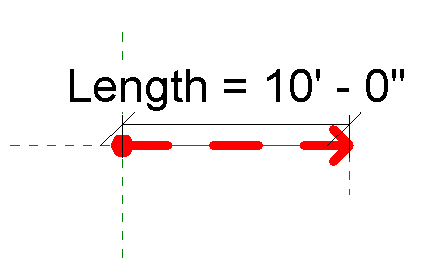

計算緊急出口距離的 Two-Pick 族群
此行程線族群是一般 two-pick 族群的範例。您可選取兩點來放置行程線。然後，幾何圖形會沿著 2 個點選點的線進行放置。

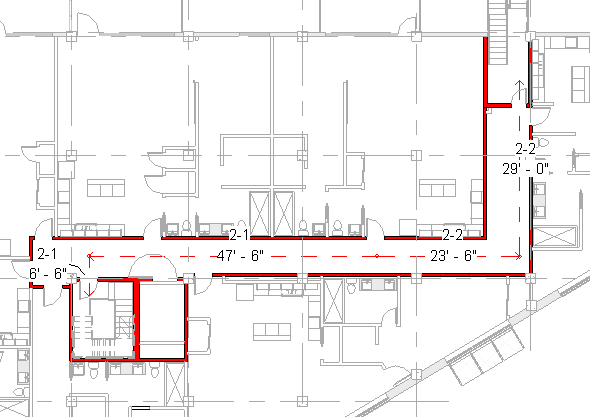

此族群旨在用來計算緊急出口距離。在視圖中，沿著緊急出口佈線放置一系列的這些元素，以表示行程路徑。族群包括行程距離與路徑 ID 的共用參數，其可搭配標籤和明細表，以用來計算結束路徑中行程線所有區段的距離。
族群還包括可見性參數，以控制點在路徑起點的可見性，及箭頭在終點的可見性。可見性控制允許端對端放置多個區段，使其顯示為一個連續路徑。
結束平面
用於標籤標示的族群
Exiting_Tag.rfa 族群是與 Travel_Line.rfa 族群搭配使用。標籤族群包含 2 個標示，針對正要貼標籤之行程線的行程距離和路徑 ID 報告共用參數。
具有條件約束和巢狀元素的增強族群

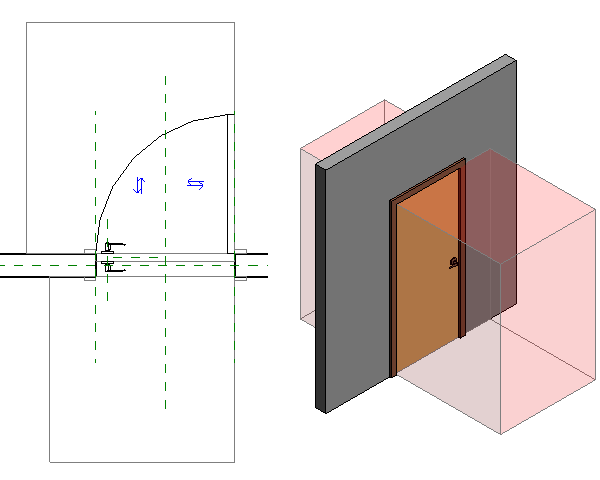

此範例門族群可對既有門族群進行修改。使用符號線、擠出和條件約束建立門間隙，且會加入門等級硬體。
若要建立門間隙，則會將符號線放置於門的平面表現法中。其他符號線表示符合美國存取需求的間隙。這些線會約束門的幾何圖形，當門大小改變時，間隙會調整為新的門大小。
符號線使用不可見的線型式，其不會在將門放置於專案時顯示。不過，將游標移至門上或在專案中選取門，即會顯示這些線。在門的 3D 表現法中，會將擠出限制為存取間隙線。此策略可讓您使用「干涉檢查」工具，確認所有門符合存取需求。
若要將硬體加入族群，定義門槓幾何圖形的族群會加入門族群。巢狀族群會使用族群參數標示，讓欄杆硬體在 3 種不同型式間切換。手柄族群各有與門厚度相關聯的參數，因此若門的厚度改變，則把手位置會隨之改變。已設定把手可見性，因此門槓不會顯示於專案的平面視圖中，或若視圖的詳細等級設定為粗糙，也不會顯示。

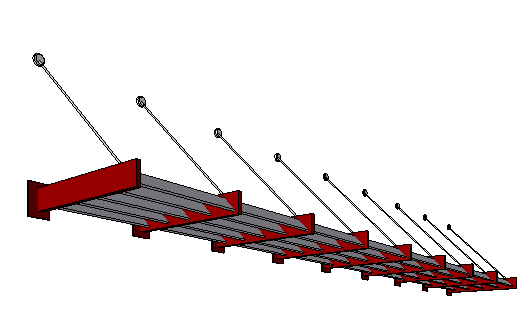

具巢狀元素和公式的進階 Two-Pick 族群
進階範例族群 (可從「最近使用的檔案」視窗中取得) 為 two-pick 族群。其包含巢狀元素，並使用公式來驅動族群的幾何圖形。如需此族群及其工作方式的相關資訊，請參閱〈方程式範例〉。
