Tento postup slouží k přidání pravoúhlých osnov.

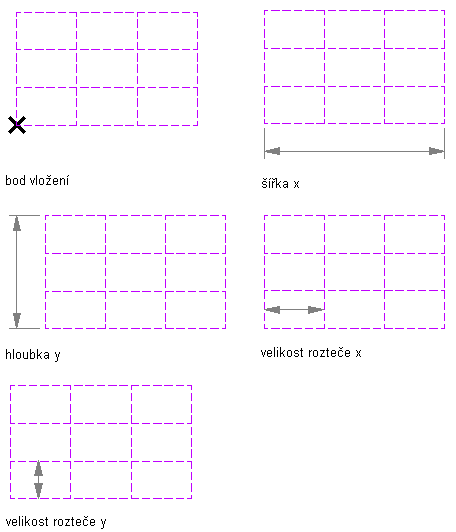

Parametry pravoúhlé osnovy
- Otevřete paletu nástrojů, která obsahuje dvojrozměrný nástroj osnovy, který chcete použít, a vyberte příslušný nástroj. Tip: Rolováním nalezněte požadovaný nástroj. Po výběru nástroje můžete paletu Vlastnosti přesunout nebo skrýt, aby se zobrazila větší část kreslicí plochy.
Pokud nejsou na paletách nástrojů k dispozici žádné dvojrozměrné nástroje osnovy rozvržení, můžete pomocí Prohlížeče obsahu otevřít katalog základních nástrojů, který obsahuje dvojrozměrný nástroj osnovy v části Nástroje parametrického rozvržení a ukotvení. Tento nástroj je možné přidat ke kterékoli paletě nástrojů.
- Na paletě Vlastnosti rozbalte položku Základní a poté rozbalte položku Obecné.
- U položky Tvar vyberte možnost Pravoúhlý.
- Pokud je třeba, určete objekt hranice připojený k osnově.
- Rozbalte položku Kóty a vyberte možnost Ano, chcete-li určit kóty na kreslicí obrazovce nebo možnost Ne, chcete-li určit kóty na paletě vlastností.
- Zadejte hodnoty vlastností X – Šířka a Y – Hloubka.
- Rozbalte osu x.
- V poli Typ rozvržení zvolte možnost Rozteče počtem a zadejte hodnoty do polí Počet roztečí, Počáteční odsazení a Koncové odsazení nebo vyberte možnost Opakovat a zadejte hodnoty do polí Velikost rozteče, Počáteční odsazení a Koncové odsazení.
- Rozbalte osu y.
- V poli Typ rozvržení zvolte možnost Rozteče počtem a zadejte hodnoty do polí Počet roztečí, Počáteční odsazení a Koncové odsazení nebo vyberte možnost Opakovat a zadejte hodnoty do polí Velikost rozteče, Počáteční odsazení a Koncové odsazení.
- Zadejte ve výkresu bod vložení pro levý dolní roh pravoúhlé osnovy.
- Zadejte otočení pravoúhlé osnovy kolem bodu vložení.
