Vytvoření nástroje materiálů z rendrovaného materiálu v Prohlížeči obsahu

Nástroj materiálů můžete vytvořit přetažením rendrovaného materiálu z prohlížeče obsahu do aplikace AutoCAD Architecture.

Vytvoření nového nástroje Materiál ve výkresu s sebou nese vytvoření nové definice materiálu ve Správci stylů. Definice materiálu slouží k vytvoření nástroje Materiál, ale lze ji použít také k jiným účelům ve výkresu, jako je například použití definice materiálu k vytvoření stylů objektů.

1. Klikněte na kartu Výchozí panel Stavětrozevírací seznam NástrojeProhlížeč obsahu.
2. Otevřete katalog Vizualizace a přejděte do kategorie Rendrované materiály. Potom vyberte požadovaný materiál.
3. Umístěte ukazatel myši na ikonu i-drop® vedle nástroje tak, aby se obrázek ukazatele změnil na oční kapátko ().
4. Klikněte na ikonu i-drop® a podržte ji, dokud se nenaplní.
5. Pomocí některé z následujících možností zkopírujte rendrovaný materiál do aplikace AutoCAD Architecture:
   • Přetáhněte materiál z Prohlížeče obsahu do výkresu aplikace AutoCAD Architecture.

     Pokud přetáhnete rendrovaný materiál z prohlížeče obsahu přímo do výkresu aplikace AutoCAD Architecture, bude z něj vytvořena definice materiálu aplikace AutoCAD Architecture. Tímto způsobem nelze přímo vytvořit nástroj materiálu aplikace AutoCAD Architecture. Nová definice materiálu bude uvedena ve Správci stylů, odkud z ní lze vytvořit nástroj Materiál.

   • Přetáhněte materiál z Prohlížeče obsahu do palety aplikace AutoCAD Architecture.

     Pokud přetáhnete rendrovaný materiál na paletu aplikace AutoCAD Architecture, vytvoří se „dočasný“ nástroj materiálu.

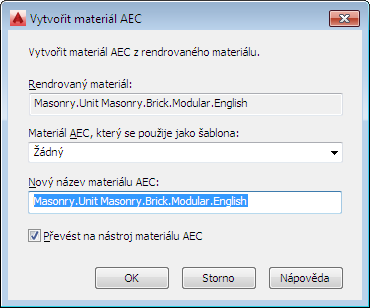

6. Pokud jste přetáhli rendrovaný materiál přímo do výkresu, zobrazí se list Vytvořit materiál AEC.


   • Chcete-li použít Materiál AEC jako šablonu, vyberte stávající definici materiálu, která obsahuje parametry, jež si přejete použít.

     Poznámka: Definice materiálu vybraná jako šablona bude definovat všechna počáteční nastavení materiálu s výjimkou rendrovaného materiálu. Patří sem nastavení hladiny, barvy a typu čáry, šrafování, přiřazení šrafování plochy a chování materiálu při použití v řezu.
   • Zadejte název nové definice materiálu.
   • Klikněte na tlačítko OK.

   Možnost automatického vytvoření nástroje Materiál z nové definice materiálu je dezaktivována.

7. Pokud jste přetáhli rendrovaný materiál na paletu aplikace AutoCAD Architecture, dokončete vytváření nástroje Materiál AEC.
   • Na paletě nástrojů vyberte dočasnou ikonu.


   • V listu pro vytvoření materiálu AEC vyberte existující definici materiálu AEC pro použití jako šablony.
     Poznámka: Definice materiálu vybraná jako šablona bude definovat všechna počáteční nastavení materiálu s výjimkou rendrovaného materiálu. Patří sem nastavení hladiny, barvy a typu čáry, šrafování, přiřazení šrafování plochy a chování materiálu při použití v řezu.
   • Zadejte název nové definice materiálu.
   • Ověřte, zda je vybrán nástroj Převést na materiál AEC.
   • Klikněte na tlačítko OK.

     Zobrazí se zpráva s upozorněním připomínající nutnost uložení výkresu poté, co zpráva zmizí, aby se nástroj Materiál uložil s aktuálním výkresem.

8. Pokud jste nástroj materiálu vytvořili přetažením vykresleného materiálu na paletu nástrojů, aktualizujte bitovou kopii nástroje tak, aby zobrazovala ikonu nástroje materiálu aplikace AutoCAD Architecture.

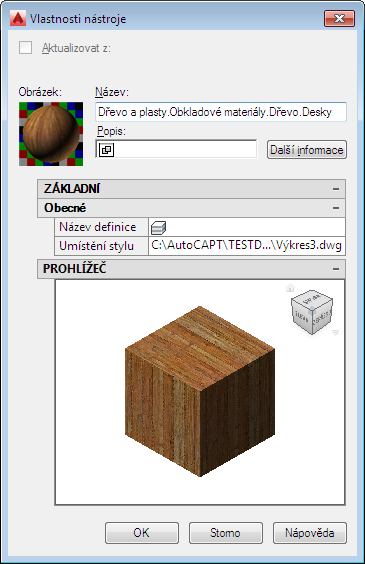

9. Vyberte nástroj na paletě nástrojů, klikněte na něj pravým tlačítkem a klikněte na příkaz Vlastnosti.

   Můžete se podívat, zda se náhled ikony liší od náhledu prohlížeče.


10. V části Obrázek vyberte náhled ikony, klikněte na něj pravým tlačítkem myši a klikněte na příkaz Obnovit obrázek. Pak klikněte na tlačítko OK.

    Nástroj materiálu je nyní na paletě reprezentován ikonou krychle aplikace AutoCAD Architecture se správným zobrazením materiálu.
