Následující body kót lze zadat ve stylu kóty AEC:
| Výběr | Popis | Příklad |
|---|---|---|
| Celek | Kóty dvou vnějších bodů všech okótovaných stěn. |
 |
| Délka stěny:Vnější hranice | Kóty vnějších hranic každé vybrané stěny. Pokud se hranice stěn překrývají, jsou kótovány pouze ty, které směřují ke směru kóty. |
 |
| Délka stěny:Délka stěny | Kótuje délku každé stěny ve výběrové množině. |
 |
| Tloušťka stěny:Celková | Kóty celkové tloušťky stěny. |
 |
| Tloušťka stěny:Všechny komponenty | Kótuje šířku každé komponenty stěny. |
 |
| Tloušťka stěny:Střed | Kótuje středovou čáru stěny s jednou komponentou nebo více komponentami |
 |
| Tloušťka stěny:Styl Od | Kótuje komponenty stěny podle nastavení ve stylu stěny. |
 |
| Tloušťka stěny:Styl Konstrukční od | Kótuje konstrukční komponenty stěny podle nastavení ve stylu stěny. |
 |
| Průsečíky stěn | Kóty průsečíků stěn, které jsou propojeny s vybranými stěnami. |
 |
Body kóty pro komponenty stěny
Kótování komponent stěny lze zadat ve dvou různých umístěních: ve stylu stěny a stylu kóty AEC.
Ve stylu stěny můžete nastavit následující informace vztahující se ke kótě.

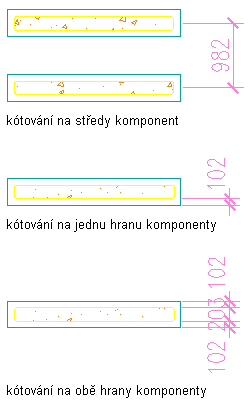

- Strana komponenty ke kótě: Ve stylu stěny lze pro každou komponentu definovat, zda má být kótována ke kladné nebo záporně straně nebo ke středu komponenty. Kladná a záporná strana stěny je určena směrem, ve kterém se stěna kreslí: pokud ji kreslíte zleva doprava, je kladnou stranou levá (horní) strana. Pokud kreslíte stěnu zprava doleva, je kladnou stranou pravá (dolní) strana. Pokud určíte, aby byla komponenta stěny kótována pouze na jednu stranu, můžete vybrat kladnou nebo zápornou stranu stěny.
- Konstrukční funkce: Komponentu stěny lze definovat jako konstrukční nebo nekonstrukční. Při nastavování stylu kóty AEC můžete určit, že by měly být kótovány pouze konstrukční komponenty stěny nebo všechny komponenty.

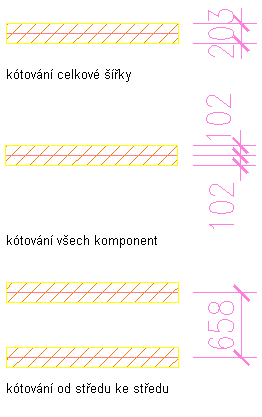

Ve stylu kóty AEC můžete definovat následující další nebo přepisující nastavení kótování komponent stěn:
- Podle stylu: Body kóty vybrané ve stylu stěny se použijí ke kótování šířky komponent stěny.
- Konstrukční podle stylu: Jsou použity body kóty zadané pro konstrukční komponenty stylu stěny.
- Všechny komponenty: Je kótována každá komponenta stěny.
- Celkem: Je kótována celková šířka stěny.
- Na střed: Je kótován střed stěny.
