Změna typu prostoru

Je možné změnit vysunutý 3D prostor na 2D prostor nebo na 3D volný prostor a naopak. Neasociativní prostor je možné také nastavit jako asociativní vůči objektům hranice nebo je možné odpojit asociativní prostor od hraničních objektů. Každá z těchto operací změní upravitelné vlastnosti prostoru a interakci uživatele. Následující tabulka uvádí výsledky změny prostoru z jednoho typu geometrie na jiný.

Původní typ geometrie	Nový typ geometrie	Výsledek
Neasociativní 2D	Neasociativní vysunuté 3D	Jsou přidány upravitelné vlastnosti výšky a zarovnání prostoru. Bod vložení a zarovnání prostoru bude nastaveno na horní část podlahy. Je aktivována úprava povrchu.
Neasociativní 2D	Neasociativní 3D volný tvar	Jsou přidány upravitelné vlastnosti dílčí sady výšky prostoru. Jsou přidány upravitelné vlastnosti pro roviny řezu výpočtů. Je aktivována úprava povrchu. Vlastnosti Délka a Šířka se stanou neupravitelnými.
Neasociativní 2D	Asociativní 2D	Délka, šířka, otočení a výška začnou být závislé na hraničních objektech a nebude je již možné upravovat. Základní hranice bude závislá na hraničních objektech a nebude ji možné dále upravovat pomocí uzlu.
Neasociativní 2D	Asociativní vysunuté 3D	Délka, šířka, otočení a výška začnou být závislé na hraničních objektech a nebude je již možné upravovat. Bod vložení a zarovnání prostoru bude nastaveno na horní část podlahy. Jsou přidány upravitelné vlastnosti výšky a zarovnání prostoru. Základní hranice bude závislá na hraničních objektech a nebude ji možné dále upravovat pomocí uzlu.
Neasociativní 2D	Asociativní 3D volný tvar	Délka, šířka, otočení a výška začnou být závislé na hraničních objektech a nebude je již možné upravovat. Jsou přidány upravitelné vlastnosti dílčí sady výšky prostoru. Jsou přidány upravitelné vlastnosti pro roviny řezu výpočtů. Základní hranice bude závislá na hraničních objektech a nebude ji možné dále upravovat pomocí uzlu.
Neasociativní vysunuté 3D	Neasociativní 3D volný tvar	Vlastnost celkové výšky prostoru lze upravit pouze místní úpravou geometrie prostoru. Vlastnosti pro výchozí výšku povrchu a zarovnání prostoru nejsou k dispozici. Vlastnosti délky a šířky lze upravovat pouze místní úpravou prostorové geometrie. Jsou přidány upravitelné vlastnosti pro roviny řezu výpočtů.
Neasociativní vysunuté 3D	Asociativní vysunuté 3D	Délka, šířka, otočení a výška začnou být závislé na hraničních objektech a nebude je již možné upravovat. Je deaktivována úprava povrchu. Základní hranice bude závislá na hraničních objektech a nebude ji možné dále upravovat pomocí uzlu.
Neasociativní vysunuté 3D	Asociativní 3D volný tvar	Celková výška, délka, šířka, otočení a zdvih prostoru začnou být závislé na hraničních objektech a nebude je již možné upravovat. Vlastnosti pro výchozí výšku povrchu a zarovnání prostoru nejsou k dispozici. Jsou přidány upravitelné vlastnosti pro roviny řezu výpočtů. Je deaktivována úprava povrchu. Základní hranice bude závislá na hraničních objektech a nebude ji možné dále upravovat pomocí uzlu.
Neasociativní 3D volný tvar	Asociativní 3D volný tvar	Otočení a zdvih začnou být závislé na hraničních objektech a nebude je již možné upravovat. Je deaktivována úprava povrchu.

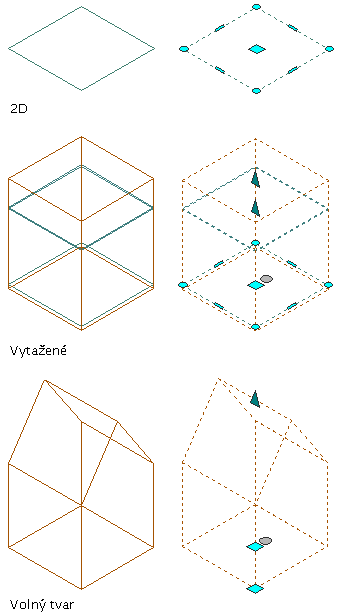

Typy prostorů s uzly

Pomocí tohoto postupu změníte typ prostoru.

1. Vyberte prostor, pro který chcete změnit typ geometrie, a dvojitým kliknutím zobrazte paletu Vlastnosti.
2. Rozbalte položku Základní a položku Kóty komponenty.
3. Jako typ geometrie vyberte požadovanou geometrii.
