Nezávislé vytváření konstrukčních přímek

Tento postup se používá k vytváření přímé konstrukční čáry, která prochází libovolnými dvěma zvolenými body.

1. Klikněte na kartu Výchozípanel Kreslitrozevírací seznam ČáraKonstrukční přímka.
2. Stiskněte klávesu Enter.
3. V ploše výkresu specifikujte první bod, kterým bude procházet konstrukční čára. (To bude kořen neboli myšlený střed konstrukční čáry.)
4. Specifikujte druhý bod.

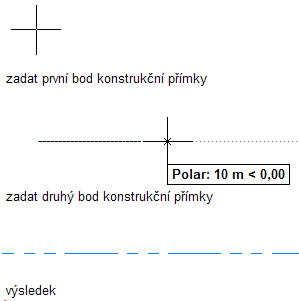

   Kreslení konstrukční čáry specifikací bodů

   Zobrazí se konstrukční čára. Jestliže ji vyberete, zobrazí se tři uzly. Čárou lze pohybovat posouváním prostředního uzlu nebo lze měnit její orientaci posouváním některého z koncových uzlů.
