Vytvoření řezu v aktuálním výkresu

Tento postup použijte k umístění odkazu, který vytváří 2D řez v aktuálním pohledu projektového výkresu.

Poznámka: Styl 2D řezu a nastavení zobrazení pro pohled modelového prostoru obsahující řez jsou nastavovány v nástroji odkazu.

1. Na panelu Rychlý přístup klikněte na možnost Navigátor projektu.
2. Klikněte na kartu Pohledy.
3. Vyberte pohled výkresu, ve kterém chcete umístit odkaz na řez, klikněte na něj pravým tlačítkem a klikněte na položku Otevřít.
4. Na paletách Nástroje klikněte na tlačítko (Vlastnosti) a klikněte na položku Dokument.
5. Klikněte na položku paleta Odkazy.
6. Vyberte nástroj odkazu na řez:

   Případně můžete kliknout na kartu Poznámka panel Odkazy rozevírací nabídka Řezy a vyberte některý z nástrojů řezu.

7. Na kreslicí ploše určete první bod čáry řezu.
8. Pokračujte v přidávání bodů čáry řezu. Po dokončení tvaru čáry řezu stiskněte klávesu ENTER.
9. Určete směr šipky značky řezu.

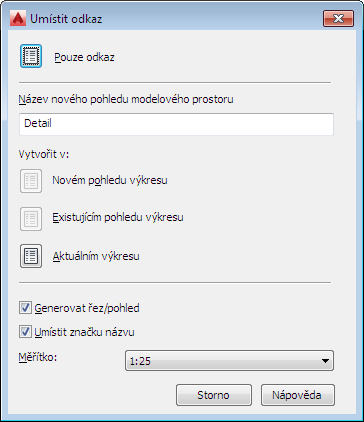

10. Do pole Název nového pohledu modelového prostoru zadejte název nového pohledu modelového prostoru, který obsahuje detail.
11. Ověřte, že je vybráno Generovat Řez/Pohled.
12. Chcete-li přidat titulek do nového pohledu modelového prostoru, vyberte Umístit titulek.
13. Vyberte měřítko pro pohled modelové prostoru.
14. Klikněte na položku Aktuální výkres.
15. Vyberte bod vložení pohledu modelového prostoru v ploše výkresu.

    Poté co byl pohled modelového prostoru umístěn do výkresu, zástupci pole v odkazu se změní na otazník. K jejich vyhodnocení je potřeba umístit pohled modelového prostoru na list.

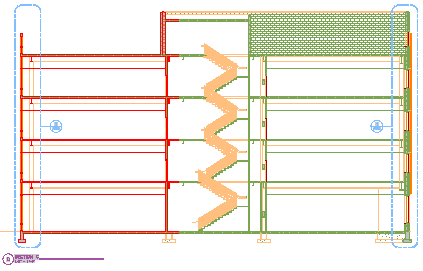

    Pohled průřezu budovy
