Auxiliary Intersection
Vyhledejte explicitní nebo předpokládaný průsečík dvou prvků geometrie. Pomocný průsečík není součástí geometrie podsestavy, ale lze z něj vytvořit další geometrii.
Vlastnosti
Na panelu Properties zadejte následující parametry.
| Point | |
| Point Number | Určuje číslo bodu. Automaticky generovanou hodnotu Point Number můžete změnit. |
| Point Geometry Type | |
| Type | Určuje parametry definující průsečík:
|
| Geometry Properties (Two Links) | |
| Link 1 | Určuje první spojnici, která bude procházet průsečíkem. |
| Link 2 | Určuje druhou spojnici, která bude procházet průsečíkem. |
| Extend Link 1 | Pokud neexistuje přímý průsečík, prodloužením spojnice Link 1 vyhledá předpokládaný průsečík se spojnicí Link 2. |
| Extend Link 2 | Pokud neexistuje přímý průsečík, prodloužením spojnice Link 2 vyhledá předpokládaný průsečík se spojnicí Link 1. |
| Geometry Properties (Link and Point Slope) | |
| Link | Určuje spojnici k protnutí. |
| Point | Určuje bod, v němž má být počátek protnutí, na základě hodnoty Slope. |
| Extend Link | Pokud neexistuje přímý průsečík, prodloužením spojnice Link vyhledá předpokládaný průsečík se sklonem Slope z bodu Point. |
| Slope | Určuje hodnotu sklonu (%) vzhledem k bodu Point. Kliknutím na tlačítko [...] otevřete okno nástroje Expression Editor, v němž můžete zadat nebo vypočítat hodnotu. |
| Extend Slope | Pokud neexistuje přímý průsečík, prodloužením sklonu Slope vyhledá předpokládaný průsečík se spojnicí Link. |
| Reverse Slope | Výsledkem je obrácená hodnota Slope. |
| Geometry Properties (Two Point Slopes) | |
| Point 1 | Určuje první bod. |
| Slope 1 | Určuje hodnotu sklonu (%) vzhledem k bodu Point 1. Kliknutím na tlačítko [...] otevřete okno nástroje Expression Editor, v němž můžete zadat nebo vypočítat hodnotu. |
| Point 2 | Určuje druhý bod. |
| Slope 2 | Určuje hodnotu sklonu (%) vzhledem k bodu Point 2. Kliknutím na tlačítko [...] otevřete okno nástroje Expression Editor, v němž můžete zadat nebo vypočítat hodnotu. |
| Extend Slope 1 | Pokud neexistuje přímý průsečík, prodloužením sklonu Slope 1 vyhledá předpokládaný průsečík se sklonem Slope 2. |
| Extend Slope 2 | Pokud neexistuje přímý průsečík, prodloužením sklonu Slope 2 vyhledá předpokládaný průsečík se sklonem Slope 1. |
| Reverse Slope 1 | Výsledkem je obrácená hodnota Slope 1. |
| Reverse Slope 2 | Výsledkem je obrácená hodnota Slope 2. |
| Miscellaneous | |
| Comment | Označuje poznámky o bodu. Poznámky lze zobrazit na panelu Preview. |
| Show Errors | Zobrazuje zprávy o prvku na kartě Error Center. |
Příklad
Chcete-li si prohlédnout příklad použití tohoto prvku geometrie, otevřete následující vzorový soubor PKT:
Auxiliary Intersection Example.pkt

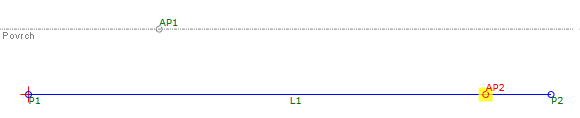

V tomto příkladu je v průsečíku spojnice L1 a zadaného sklonu AP1 vytvořen pomocný průsečík (AP2). Sklon je prodloužen a převrácen.
