Pomocí panelu Preview zobrazíte grafické znázornění geometrie podsestavy tak, jak je vytvořena.
Posun a přiblížení pohledu
| Výsledek: | Postup: |
|---|---|
| Posun pohledu | Klikněte kolečkem myši a přetáhněte kurzor. |
| Přiblížení pohledu | Otáčejte kolečkem myši. |
| Přiblížení na rozsah podsestavy | Klikněte na možnost Fit to Screen. |
Zobrazení kódů a komentářů
Panel Preview umožňuje zobrazit kódy a komentáře, které jsou přiřazeny na paletě Properties.
| Chcete-li zobrazit: | Postupujte takto: |
|---|---|
| Kódy | Zaškrtněte poličko Codes. |
| Poznámky | Zaškrtněte políčko Comments. |
Režimy náhledu
Na panelu Preview jsou k dispozici dva režimy náhledu geometrie:

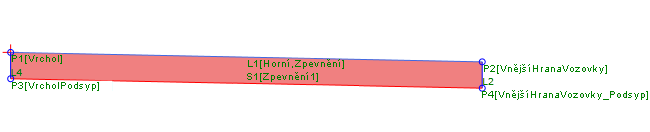

- Roadway Mode: Tento režim se používá při vytváření koridoru. Režim Roadway Mode zobrazí náhled geometrie, která je nakreslena pomocí target parameters definovaných pro podsestavu. Jedná se o výchozí režim náhledu.
- Layout Mode: Tento režim se používá při tvorbě šablony typických řezů. Režim Layout Mode skryje target parameters a geometrie podsestavy je nakreslena pomocí hodnot, které jsou standardně přepsány cílovými parametry.
Testování chování podsestavy pomocí cílových parametrů

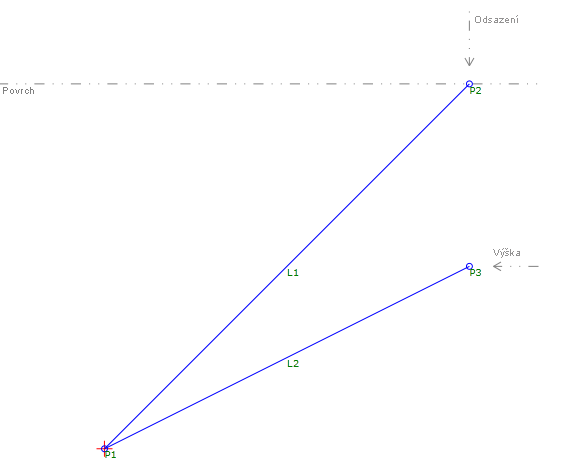

Pokud přiřadíte target parameters, panel Preview zobrazí jeho umístění vzhledem k bodu počátku.
Pokud prvek geometrie odkazuje na cílový parametr, přetažením parametru otestujete, jak bude podsestava reagovat při změně cíle.
Poznámka: Čára cílového parametru se automaticky umístí do nebližšího přírůstku 0,1. Pro přesnější umístění zadejte hodnotu Preview Value na kartě Target Parameters.
