Set Mark Point
Určete bod, k němuž mohou ostatní podsestavy vytvářet odkazy nebo spojnice.
Vlastnosti
Na panelu Properties zadejte následující parametry.
| General | |
| Point Name | Určuje bod, který byl definován v podsestavě. |
| Mark Name | Určuje název označeného bodu. Název Mark Name je zadán ve vlastnostech podsestavy, které mohou vytvářet odkazy nebo spojnice k označenému bodu. |
| Miscellaneous | |
| Comment | Označuje poznámky o označeném bodu. Poznámky lze zobrazit na panelu Preview. |
Příklad
Chcete-li si prohlédnout příklad použití tohoto prvku geometrie, otevřete následující vzorový soubor PKT:
Set Mark Point Example.pkt

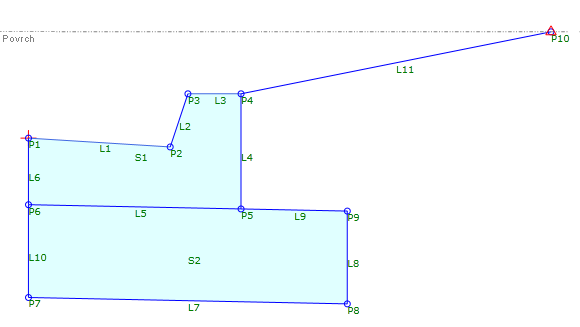

V tomto příkladu označuje prvek Set Mark Point bod, v němž P10 protíná povrch. K tomuto bodu může vytvářet odkazy nebo spojnice jiná podsestava, pokud je název Mark Name (CurbDaylight) v jeho vlastnosti Marked Point Name.
