Shape
Pomocí prvku Shape vytvořte uzavřenou oblast příčného profilu, která definuje materiál použitý v dané oblasti podsestavy.
Vlastnosti
Na panelu Properties zadejte následující parametry.
| Shape | |
| Shape Number | Určuje číslo tvaru. Automaticky generovanou hodnotu Shape Number můžete změnit. |
| Shape Codes | Určuje kódy přiřazené ke tvaru. |
| Component | |
| Links | Určuje spojnice, které tvar obklopují. Kliknutím na tlačítko Add Link přidáte spojnice z aktuální větve Flowchart. Kliknutím na ikonu
 vyberete uzavřenou oblast z panelu Preview. Poznámka: Můžete vybrat uzavřenou oblast, která ohraničuje jiné oblasti, aby bylo možné vytvořit tvar z prázdné oblasti, jak je znázorněno na následujícím obrázku:
|
| Miscellaneous | |
| Comment | Označuje poznámky o tvaru. Poznámky lze zobrazit na panelu Preview. |
Poznámka: Pokud nástroj Event Viewer zobrazí zprávu, že tvar není uzavřen, je obvykle proto, že se překrývají dva body. Pokud jsou například dva body ve stejném umístění a každá z protínajících se spojnic je připojena k jinému bodu, tvar není uzavřen. Chcete-li tvar uzavřít, protínající se spojnice musí být připojeny ke stejnému bodu.
Příklady
Chcete-li si prohlédnout příklad použití tohoto prvku geometrie, otevřete následující vzorový soubor PKT:
Shape Example.pkt

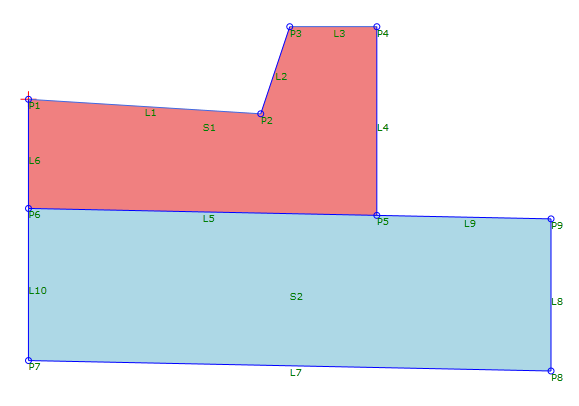

Tento příklad obsahuje dva tvary: S1 a S2.
Poznámka: Barvy tvarů jsou odlišné, protože pro každý tvar je použit jiný kód tvaru Shape Code.
