Fillet Arc

Fillet Arc

Přidá zaoblení v průsečíku dvou spojnic.

Vlastnosti

Na panelu Properties zadejte následující parametry.

Link
Link Number	Určuje číslo spojnice. Automaticky generovanou hodnotu Number Value můžete změnit.
Kódy spojnic	Určuje kódy, které jsou přiřazeny ke spojnici.
Geometry Properties
First Link	Určuje vstupní spojnici, která má být zaoblena.
Second Link	Určuje výstupní spojnici, která má být zaoblena.
Tessellation	Určuje počet segmentů čar použitých ke znázornění oblouku. Poznámka: Tato hodnota musí být v rozsahu 2 až 100. Kliknutím na tlačítko [...] otevřete okno nástroje Expression Editor, v němž můžete zadat nebo vypočítat hodnotu.
Round By	Určuje parametr, podle kterého má být zaoblení definováno: Radius Length
Round Parameter	Hodnota, která má být použita pro parametr Round By.
Points
Start Point Name	Určuje název počátečního bodu. Automaticky generovanou hodnotu můžete změnit.
Start Point Code	Určuje kódy přiřazené k počátečnímu bodu.
End Point Name	Určuje název koncového bodu. Automaticky generovanou hodnotu můžete změnit.
End Point Code	Určuje kódy přiřazené ke koncovému bodu.
Miscellaneous
Comment	Označuje poznámky o spojnici. Poznámky lze zobrazit na panelu Preview.

Poznámka: Spojnice First Link a Second Link musí mít společný bod. Počáteční bod je umístěn na spojnici First Link, koncový bod je umístěn na spojnici Second Link.

Příklad

Chcete-li si prohlédnout příklad použití tohoto prvku geometrie, otevřete následující vzorový soubor PKT:

Fillet Arc Example.pkt

Vzorový soubor PKT obsahuje příklad spojnice zaoblení. Chcete-li zobrazit parametry, vyberte v prvku Flowchart spojnici Fillet Arc . Parametry se zobrazí na panelu Properties.

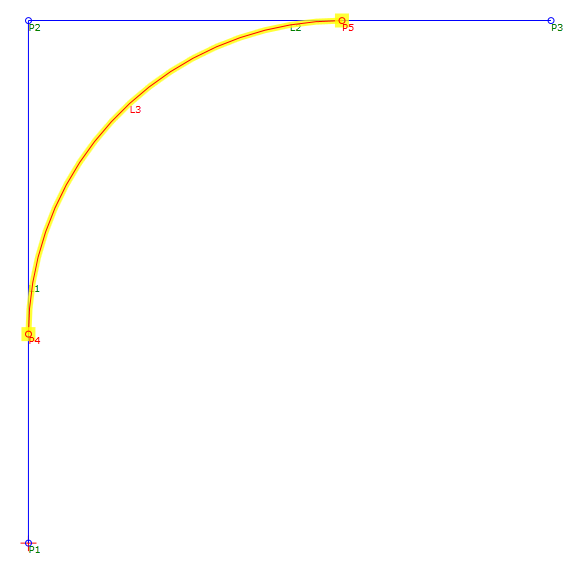

V příkladu tvoří spojnice L3 zaoblení mezi spojnicemi L1 a L2. Spojnice L3 je definována hodnotou poloměru 3 a její hodnota Tessellation je 20. Pokud bude některá ze spojnic upravena, parametry definující spojnici L3 a také její tečna ke spojnicím L1 a L2 zůstanou zachovány.
