Definování klopení vozovky pro podsestavu

Pro definování klopení vozovky pro podsestavu použijte kartu Input/Output Parameters k přidání typů parametrů Osa otáčení klopení vozovky a také Superelevation. Pak po výběru Použít AOR na panelu Vlastnosti pro spojení, pro která chcete použít klopení vozovky, uvidíte účinek klopení vozovky na panelu Náhled v režimu Vozovka. Karta Superelevation slouží k definování zobrazení sklonů klopení vozovek na panelu Náhled.

Můžete upravit hodnoty parametrů klopení vozovek definované na kartě Input/Output Parameters po importu podsestavy do aplikace Autodesk Subassembly Composer. Po přidání správné podsestavy jízdního pruhu, která je platná pro nastavení klopení vozovky koridoru, uvidíte účinek klopení vozovky v zobrazení příčného řezu koridoru.

Poznámka: Zaškrtávací políčko ApplyAOR ovlivňuje způsob zobrazení podsestavy v okně Tvůrce podsestavy a způsob chování podsestavy v případě, že je použita v aplikaci Autodesk Subassembly Composer.

Příklady

Chcete-li si prohlédnout příklad definování klopení vozovky, otevřete následující vzorové soubory PKT:

Superelevation_Example_1.pkt

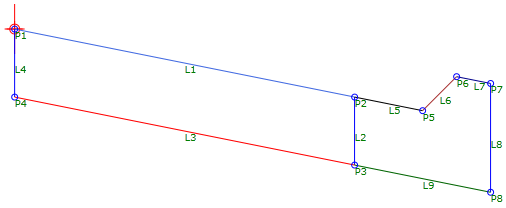

Tento příklad znázorňuje jízdní pruh, obrubník a rigol.

• Nastavení ApplyAOR je určeno pro spojnice L1, L3, L5, L7 a L9.
• Parametry klopení vozovky jsou zadány na kartě Input/Output Parameters.
• Hodnoty, které chcete zobrazit na panelu Náhled, jsou určeny na kartě Klopení vozovky.

Superelevation_Example_2.pkt

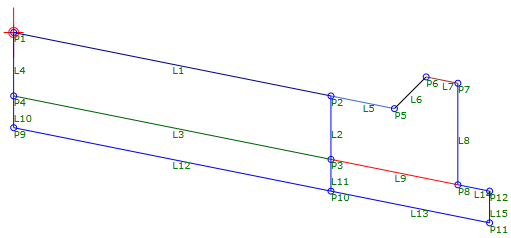

V tomto příkladu je znázorněn jízdní pruh, obrubník, rigol a základna.

• Nastavení ApplyAOR je určeno pro spojnice L1, L3, L12, L5, L7, L9, L13 a L14.
• Parametry klopení vozovky jsou zadány na kartě Input/Output Parameters.
• Hodnoty, které chcete zobrazit na panelu Náhled, jsou určeny na kartě Klopení vozovky.
