Link
Pomocí spojnic spojte přímou čárou dva body, které mohou nebo nemusí následovat za sebou.
Vlastnosti
Na panelu Properties zadejte následující parametry.
| Link | |
| Link Number | Určuje číslo bodu. Automaticky generovanou hodnotu Link Number můžete změnit. |
| Kódy spojnic | Určuje kódy, které jsou přiřazeny ke spojnici. |
|
ApplyAOR |
Určuje, zda klopení nebo převýšení koleje budou použity pro spojení. Poznámka: Zaškrtávací políčko ApplyAOR ovlivňuje způsob zobrazení podsestavy v okně Tvůrce podsestavy a způsob chování podsestavy v případě, že je použita v aplikaci Autodesk Subassembly Composer. Pomocí karty Superelevation nebo Cant lze definovat hodnoty pro zobrazení náhledu účinku klopení vozovky nebo převýšení koleje na podsestavu na panelu Preview. Pomocí karty Input/Output Parameters lze přidat parametry, které budou přeneseny do aplikace Autodesk Subassembly Composer při importu podsestavy.
|
| Position | |
| Start Point | Určuje bod, v němž má spojnice počátek. |
| End Point | Určuje bod, v němž má spojnice konec. |
| Miscellaneous | |
| Comment | Označuje poznámky o spojnici. Poznámky lze zobrazit na panelu Preview. |
Příklady
Chcete-li si prohlédnout příklad použití tohoto prvku geometrie, otevřete následující vzorový soubor PKT:
Link Example.pkt

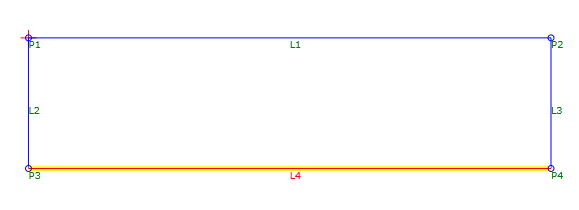

V příkladu jsou spojnice L1, L2 a L3 automaticky nakresleny mezi body. Spojnice L4 je nakreslena ručně mezi P3 a P4.
Poznámka: V tomto příkladu tvoří spojnice uzavřenou oblast, a proto je možné vytvořit tvar.
