Define Variable
Zadejte hodnotu nebo výpočet parametru a pak znovu použijte na proměnnou v následných výpočtech.
Vlastnosti
Na panelu Properties zadejte následující parametry.
| Variable | |
| Name | Určuje název proměnné. |
| Variable Type | Určuje typ proměnné:
|
| Default | Určuje hodnotu, která bude použita, pokud prvek geometrie odkazuje na proměnnou. Kliknutím na tlačítko [...] otevřete okno nástroje Expression Editor, v němž můžete zadat nebo vypočítat hodnotu. |
| Miscellaneous | |
| Comment | Označuje poznámky o proměnné. Poznámky lze zobrazit na panelu Preview. |
Příklad
Chcete-li si prohlédnout příklad použití tohoto prvku geometrie, otevřete následující vzorový soubor PKT:
Define Variable Example.pkt

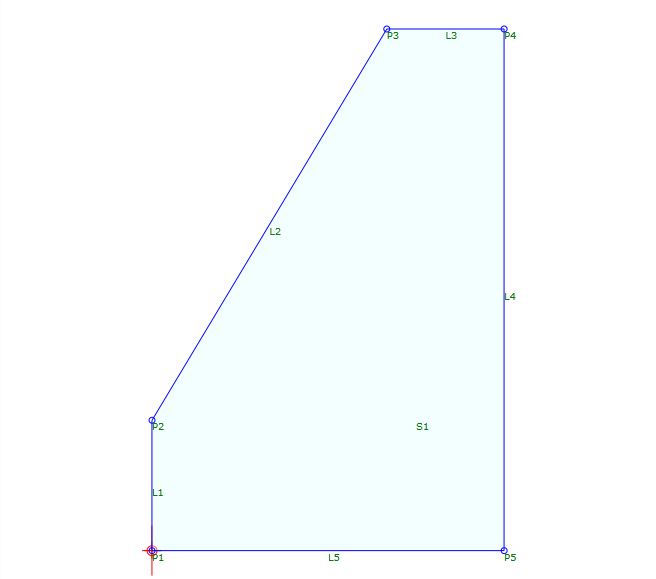

Tento příklad ukazuje jednoduchý obrubník.
- Proměnná Height je nastavena na hodnotu 5.
- Proměnná Width je nastavena na hodnotu 3.
- Bod P2 je nakreslen od bodu P1 v hodnotě Delta Y proměnné Height děleno 3.
- Bod P3 je nakreslen od bodu P2 v hodnotě Delta X proměnné Width a v hodnotě Delta Y proměnné Height.
- Bod P4 je nakreslen od bodu P3 v hodnotě Delta X proměnné Width děleno 2.
- Bod P5 je nakreslen od bodu P4 v hodnotě Delta Y záporné proměnné Height plus záporná hodnota Y bodu P2.
- Tvar je uzavřen spojnicí L5 a je přidán tvar.
Poznámka: Chcete-li podmínku otestovat, změňte v příkladu hodnotu Preview Value cílového povrchu.
