Vrtání



Přístup:

Pás karet: karta CAM panel Vrtání Vrtat

Operace Vrtat poskytuje přístup k celé škále operací vrtání, závitování a vytváření děr. Mezi ně patří:

Vstupní geometrii těchto cyklů lze vybírat přímo z prvků geometrie součásti. Vzhledem ke konzistenci s dalšími 2D operacemi lze vstupní geometrii vybírat také z náčrtu (například středové body oblouků).

Nejjednodušším způsobem použití prvku vrtání při práci s modely základních těles je přímo vybrat válcové plochy vrtaných děr. Díky tomu se u každé díry nastaví správná výška a hloubka materiálu a bude možné mít v jednom prvku vrtání díry na různých rovinách a s různými hloubkami. Všimněte si také, že při vrtání válcových ploch je k dispozici možnost Vybrat stejný průměr, které umožňuje snadný a automatický výběr mnoha podobných děr.

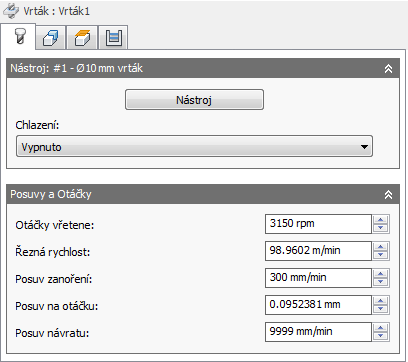

Nastavení na kartě Nástroj



Chladivo:

Jedná se o typ chladiva použitého s nástrojem.

Rychlost vřetena:

Jedná se o rotační rychlost vřetena.

Povrchová rychlost:

Jedná se o rychlost vřetena, která je vyjádřena jako rychlost nástroje na povrchu.

Rychlost posuvu při zanoření:

Jedná se o posuv použitý při zanořování do polotovaru.

Posuv na rotaci:

Jedná se o rychlost posuvu při zanoření, která je vyjádřena jako hodnota posuvu na rotaci.

Rychlost posuvu při návratu:

Jedná se o posuv, který se používá při návratu a nepoužití rychloposuvu (G0).

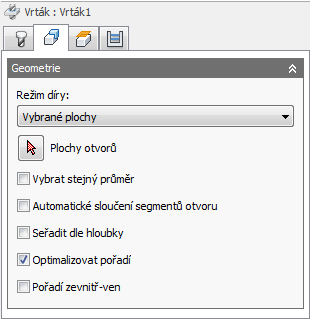

Nastavení na kartě Geometrie



Vybrat stejný průměr

Toto políčko zaškrtněte, chcete-li automaticky vybrat všechny díry se stejným průměrem, jako má díra aktuálně vybraná ve výběrovém okně.

Příklad: chcete-li vrtat jedinou díru o průměru 6 mm (0,25 palce) a všechny díry o průměru 12 mm (0,5 palce), vyberte nejdříve díru o průměru 6 mm (0,25 palce), poté díru o průměru 12 mm (0,5 palce) a poté zaškrtněte políčko Vybrat stejný průměr.

Použití této možnosti je asociováno k modelu. Pokud budou později přidány další díry se stejným průměrem, obnovení operace zahrne přidané díry do vrtacího cyklu automaticky.

Automatické sloučení segmentů děr

Při vrtání díry s více segmenty tuto možnost povolte, aby došlo k automatickému zahrnutí sousedících segmentů.

Seřadit podle hloubky

Určuje, že díry musí být řazeny vzestupně nebo sestupně podle úrovně osy Z.

Optimalizovat pořadí

Určuje, že díry musí být řazeny tak, aby byla minimalizována vzdálenost obrábění.

Seřadit zevnitř ven

Chcete-li změnit pořadí děr z výchozího pořadí na pořadí, při kterém se nejdříve obrobí vnitřní díry a poté vnější díry, povolte tuto možnost.

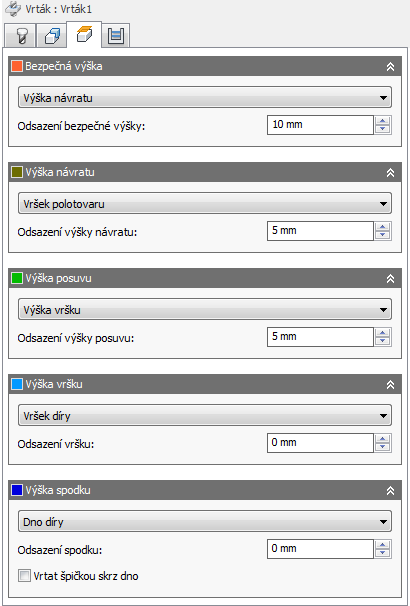

Nastavení na kartě Výšky

Výška volného prostoru

Výška volného prostoru je první výškou, do které se nástroj přesune rychloposuvem při přechodu na začátek dráhy nástroje.



Výška volného prostoru

Odsazení výšky volného prostoru:

Použije se odsazení bezpečné výšky, které je ovlivněno tím, jaký režim bezpečné výšky byl vybrán v rozevíracím seznamu výše.

Výška návratu

Režim výšky návratu nastaví výšku, do které se nástroj posune před dalším řezným průchodem. Režim výšky návratu musí být nastaven na hodnotu vyšší, než je nastaveno u parametrů Výška posuvu a Horní část. Režim výšky návratu se používá spolu s následným odsazením ke stanovení výšky.



Výška návratu

Odsazení výšky návratu:

Použije se odsazení výšky návratu, které je ovlivněno tím, jaký režim výšky návratu byl vybrán v rozevíracím seznamu výše.

Výška posuvu

Režim výšky posuvu nastaví výšku, do které se nástroj rychloposuvem přesune před změnou rychlosti na rychlost posuvu nebo zanoření do součásti. Režim výšky posuvu by měl být nastaven na hodnotu, která je vyšší než hodnota parametru Horní část. Vrtací operace tuto výšku použije jako počáteční výšku posuvu a jako výšku návratu přerušení záběru. Režim výšky posuvu se používá spolu s následným odsazením ke stanovení výšky.



Výška posuvu

Odsazení výšky posuvu:

Použije se odsazení výšky posuvu vztahující se k výběru režimu výšky posuvu ve výše uvedeném rozevíracím seznamu.

Horní výška

Režim horní výšky nastaví výšku, která popisuje horní část řezu. Režim horní výšky by měl být nastaven na hodnotu, která je nižší než hodnota parametru Dolní část. Režim horní výšky se používá spolu s následným odsazením ke stanovení výšky.



Horní výška

Horní odsazení:

Použije se horní odsazení, které je ovlivněno tím, jaký režim horní výšky byl vybrán v rozevíracím seznamu výše.

Dolní výška

Režim výšky spodku určuje konečnou výšku či hloubku obrobení a nejnižší hloubku, do které nástroj v polotovaru sestoupí. Režim výšky spodku musí být nastaven na hodnotu, která je nižší než hodnota parametru Horní část. Režim výšky spodku se používá spolu s následným odsazením ke stanovení výšky.



Dolní výška

Dolní odsazení:

Použije se dolní odsazení, které je ovlivněno tím, jaký režim výšky spodku byl vybrán v rozevíracím seznamu výše.

Vrtat špičkou skrze dno

Tuto možnost povolte, pokud chcete, aby špička úplně provrtala dno.

Hloubka průchodu:

Určuje, jak daleko bude nástroj vrtat za dno díry, aby bylo zajištěno prořezání.

Pozor: Průchod skrz může způsobit, že se nástroj zařízne do úchytu nebo materiálu pod součástí.

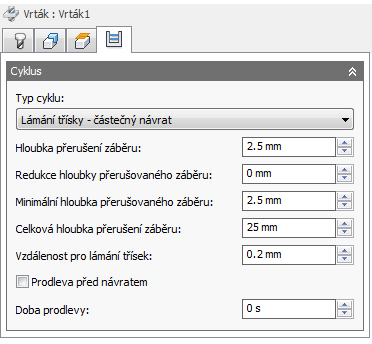

Nastavení na kartě Cyklus



Typ cyklu:

Typ cyklu – jedná se o typ vrtacího cyklu. Aplikace Inventor HSM Express poskytuje řadu předdefinovaných (uzavřených) vrtacích cyklů.

Výběr vrtacího cyklu rozhoduje o tom, které parametry lze určit pro vrtací operaci.

Hloubka přerušení záběru:

Nastavuje hloubku prvního pohybu přerušovaného záběru, který se zanořuje do materiálu a vyjíždí z něj, aby se odstranily a odlomily třísky.

Redukce hloubky přerušovaného záběru:

Jedná se o hodnotu, o kterou se při každém kroku sníží hloubka přerušení záběru.

Minimální hloubka přerušovaného záběru:

Jedná se o minimální povolenou hloubku přerušení záběru.

Celková hloubka přerušovaného záběru:

Určuje hloubku přerušení záběru, která vynutí úplný návrat.

Vzdálenost lámání třísek:

Při operaci lámání třísek se vrták po vstupu do díry vrací o určenou vzdálenost, aby se zabránilo namotávání třísek.

Prodleva před návratem

Povolí prodlevu před návratem přerušení záběru k odběru třísek. To může výrazně zvýšit zdvih nástroje v závislosti na obráběném materiálu.

Doba prodlevy:

Doba prodlevy je čas prodlevy v sekundách. Díky určení časové prodlevy se zastaví pohyby podél všech os na určenou dobu, zatímco vřeteno pokračuje v rotaci určenými otáčkami za minutu. Toho lze využít k odstranění třísek před návratem z díry a obvykle to vede k lepšímu dokončení díry.

Obvykle je dostačující časová prodleva v rozmezí 1/4–1 sekunda. Pro příklad zadejte do tohoto pole hodnotu 0,25 nebo 1/4. Prodleva potrvá čtvrt sekundy.

Při následném zpracování vrtacího cyklu je doba prodlevy určena jako jeden z parametrů vrtacího cyklu (obvykle P) a ve většině případů jsou jednotkami výstupu milisekundy (ms).



G82, čas prodlevy je 250 ms

Při následném zpracování pomocí rozšířených cyklů je výstupem doby prodlevy běžný příkaz prodlevy (G4).

Chcete-li vypočítat minimální čas prodlevy, která zajistí alespoň jednu celou rotaci, použijte hodnotu 60 dělenou rychlostí vřetena. Například při 350 ot/min by měla být minimální časová prodleva 60/350 = 0,171 s, což je možné zaokrouhlit na 0,2 s.

Poznámka: Pokud má obsluha spuštěný program s přepsáním rychlosti, bude rychlost vřetena nižší, ale čas prodlevy zůstane neměnný. Chcete-li zajistit úplnou rotaci při přepsání rychlosti například na polovinu, je nutné dvojnásobně zvýšit čas prodlevy.
