Dále vyvrtejte jednu díru 4,5 mm.
- Na pásu karet klikněte na
kartu CAM
panel Vrtání
Vrtat
.
Karta Nástroj
- Na kartě Nástroj klikněte na tlačítko
. - V knihovně nástrojů Vzorové knihovny > Výukový program vyberte nástroj #33 - Ø4.5 mm vrtat.
- Kliknutím na tlačítko
zavřete dialog Knihovna nástrojů.
Karta Geometrie
- Klikněte na kartu Geometrie. Zkontrolujte, zda je v rozevírací nabídce Režim díry: vybrána možnost Vybrané plochy a zda je aktivní tlačítko výběru Plochy díry.

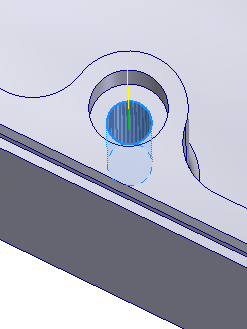

- Vyberte dolní válcovou plochu poslední díry.
Karta Výšky
Protože se jedná o díru s válcovým zahloubením, válec začíná trochu níže. Přizpůsobíte se tomu tak, že horní část začne od horní části polotovaru.
- Klikněte na kartu Výšky.
- V rozevírací nabídce Výška vršku vyberte možnost Vršek polotovaru.
Karta Cyklus
- Klikněte na kartu Cyklus a v rozevírací nabídce Typ cyklu: vyberte možnost Lámání třísek – částečný návrat.
Spuštění výpočtu
- Klikněte na tlačítko
v dolní části dialogu Operace nebo klikněte pravým tlačítkem v grafickém okně a výběrem možnosti OK ve směrové nabídce automaticky spusťte výpočet dráhy nástroje.
Trajektorie nástroje bude vypočítána a zobrazena v grafickém okně.
Pokračujte tématem Obrábění válcového zahloubení.
