Obrábění válcového zahloubení

K obrobení válcového zahloubení u jedné díry o průměru 4,5 mm použijte strategii 2D kapsa s nástrojem se 4mm plochým zakončením.

  1. Přejděte na pás karet a klikněte postupně na tyto položky: Karta CAM panel 2D frézování 2D kapsa .

Karta Nástroj

V případě této kapsy je zapotřebí plochý nástroj s průměrem menším než 4,5 mm, který se zanoří do předvrtané díry.

  1. Na kartě Nástroj kliknutím na tlačítko otevřete dialog Knihovna nástrojů.
  2. V knihovně nástrojů Vzorové knihovny > Výukový program vyberte nástroj #5 - Ø4 mm ploché.
  3. Kliknutím na tlačítko zavřete dialog Knihovna nástrojů.

Karta Geometrie

  1. Klikněte na kartu Geometrie. Zkontrolujte, zda je aktivní tlačítko Výběry kapes.

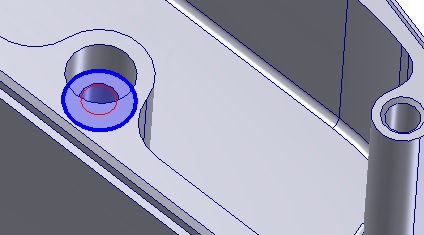

  2. Vyberte hranu v dolní části válcového zahloubení.


Karta Záběry

Na kartěZáběry změňte hodnoty následujících parametrů a všechny ostatní ponechte ve výchozím nastavení.

  1. Nastavte parametr Maximální stranový krok na hodnotu 0,5 mm.
  2. Zrušte zaškrtnutí políčka Přídavek.

Karta Napojování

Chcete-li zajistit, aby se nástroj zanořoval ve středu díry, zrušte nájezd.

  1. Klikněte na kartu Napojování.
  2. Rozbalte skupinu Nájezdy nebo odjezdy a přejezdy a zrušte zaškrtnutí políčka Nájezd (vstup).

    3. Chcete-li docílit hladšího ukončení, upravte lehce odjezd.

  3. Nastavte parametr Vzdálenost lineárního odjezdu na hodnotu 0,0 mm.
  4. Nastavte parametr Poloměr vodorovného odjezdu na hodnotu 1,0 mm.

    5. Nakonec nechte nástroj zanořit do předvrtané díry.

  5. Rozbalte skupinu Rampa a v rozevírací nabídce Typ rampy: vyberte možnost Zanořit.

Spuštění výpočtu

  1. Klikněte na tlačítko v dolní části dialogu Operace nebo klikněte pravým tlačítkem v grafickém okně a výběrem možnosti OK ve směrové nabídce automaticky spusťte výpočet dráhy nástroje.

Trajektorie nástroje by měla vypadat jako na obrázku níže.



Pokračujte tématem Obrábění kuželových zahloubení.
