Konturování součásti (výukový program 1)

Dále spusťte konturovací trajektorii nástroje podél vnější strany součásti.

1. Přejděte na pás karet a klikněte postupně na tyto položky: Karta CAM panel 2D frézování 2D kontura.

Karta Nástroj

1. Na kartě Nástroj klikněte na možnost .
   Zapamatujte si: Definice nástrojů lze uložit do knihovny nebo jen pro součást, na které pracujete. V tomto příkladu uložíme nástroje pouze v součásti. Pokud chcete nástroje opakovaně použít, můžete je později zkopírovat do knihovny.

Přidejte nový nástroj s upravenými rozměry.

2. Klikněte na položku .

V tomto výukovém programu můžete použít výchozí typ nástroje a rozměry (válcová fréza Ø 8 mm), ale zvětšete délku břitu, aby mohl řezat po celé výšce součásti (22 mm).

3. Klikněte na kartu Řezací nástroj.
4. Změňte hodnotu parametru Délka břitu na 25 mm.
Upozornění: Pokud se rozhodnete spustit tuto trajektorii nástroje na obráběcím stroji, zajistěte, aby číslo nástroje odpovídalo pozici nástroje v zařízení k výměně nástrojů vašeho obráběcího stroje, tj. aby na pozici 6 byl 8mm řezací nástroj frézy s plochým zakončením.
5. Kliknutím na tlačítko OK vytvoříte nový nástroj.
6. Klikněte na tlačítko Vybrat, vyberte nástroj pro danou operaci a zavřete dialog Knihovna nástrojů.

Skupina Posuv a rychlost

Rozbalte skupinu Posuv a rychlost a změňte následující parametry:

1. Rychlost vřetena: 3000 ot/min
2. Rychlost řezného posuvu: 800 mm/min

Upozornění: Pokud se rozhodnete spustit tuto trajektorii nástroje na obráběcím stroji, bude také třeba nastavit parametry posuvu a rychlosti podle materiálu, který používáte, a možnosti vašeho nástroje a stroje.

Karta Geometrie

1. Klikněte na kartu Geometrie. Ujistěte se, zda tlačítko Výběry kontur je aktivní, abyste mohli vybrat vnější hranu geometrie součásti, kolem které má nástroj pracovat.
2. Přesuňte ukazatel na dolní přední hranu. Jakmile se zvýrazní, klikněte na ni. Dolní kontura součásti bude automaticky řetězově vybrána.
3. Poté se v blízkosti zřetězené kontury zobrazí šipka označující směr trajektorie nástroje. Směr vybrané hrany můžete obrátit kliknutím na šipku.




4. Pokud jste s výběrem spokojeni, nezavírejte dialog Operace, protože tím by došlo k ukončení operace 2D kontura. Místo toho pokračujte k dalšímu kroku tohoto výukového programu.

Karta Výšky

1. Klikněte na kartu Výšky. Zobrazí se náhled výšek.

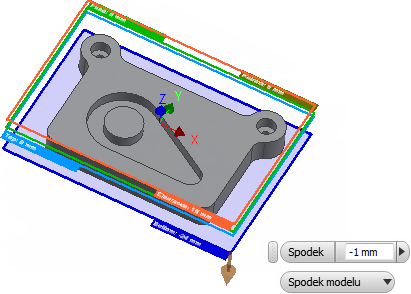

Náhled výšek: Horní oranžová rovina představuje bezpečnou výšku. Druhá, olivově zelená rovina představuje výšku návratu. Zelená rovina představuje výšku posuvu. Světle modrá rovina představuje horní výšku. Tmavě modrá rovina představuje dolní výšku.

Chcete-li se ujistit, zda nástroj projde celým polotovarem, snižte dolní výšku o 1 mm.

2. V rozevírací nabídce Dolní výška vyberte možnost Dolní část modelu.
3. Změňte parametr Dolní odsazení na hodnotu -1,0 mm.

Sledujte, zda se náhled roviny v grafickém okně pohybuje.

Tip: Všimněte si, že různé výšky lze také upravit pomocí miniaturního panelu nástrojů. Stačí kliknout na rovinu výšky, kterou chcete změnit, a dynamicky přetáhnout šipkový manipulátor na požadovanou hodnotu. Hodnotu lze také zadat přímo do textového pole na miniaturním panelu nástrojů.

Spuštění výpočtu

1. Klikněte na tlačítko v dolní části dialogu Operace nebo klikněte pravým tlačítkem v grafickém okně a výběrem možnosti OK ve směrové nabídce automaticky spusťte výpočet dráhy nástroje.

Trajektorie nástroje bude vypočítána a zobrazena v grafickém okně.

Důležité: Všimněte si, že v Prohlížeči CAM bylo automaticky vytvořeno nové nastavení. Dojde k tomu automaticky během vytváření nové operace před vytvořením nastavení. Nastavení definuje počet nastavení použitých ve všech operacích obsažených v daném nastavení. V nastavení lze například změnit pracovní souřadnicový systém.

Pokračujte tématem Obrábění kapsy.
