Aplikace Inventor HSM poskytuje zvláštní podporu pro obrábění tenkých stěn pomocí strategie Konturové dokončování.
U součásti s tenkými stěnami bude spuštěním konturového dokončování s výchozím nastavením vytvořena trajektorie nástroje seřazená podle oblasti. V případě kapsy s tenkými stěnami může při úplném obrábění jedné strany před obráběním opačné strany dojít k přerušení stěny.
Problému se můžete vyhnout povolením možnosti Seřadit podle hloubky na kartě Záběry, která dokončí celou úroveň osy Z před přesunem na další.

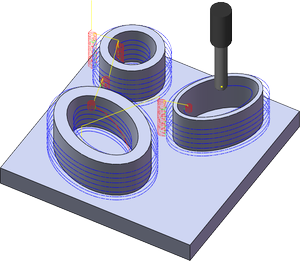

Seřadit podle oblasti (výchozí nastavení)
Seřadit podle hloubky
V součástech s tenkými i silnějšími stěnami může řazení podle hloubky způsobit další napojování. V aplikaci Inventor HSMvšak můžete povolit možnost Použít tenkou stěnu, která umožňuje řídit, kdy má být trajektorie nástroje seřazena podle hloubky místo podle oblasti.
Například na součásti zobrazené výše máme tři sokly se stěnami o tloušťce 2 mm, 4 mm a 6 mm. Pokud parametr Šířka tenké stěny nastavíte na hodnotu 3 mm, trajektorie nástroje na soklu s 2mm stěnami bude obrobena podle hloubky, zatímco ostatní dva sokly jsou obrobeny podle plochy.

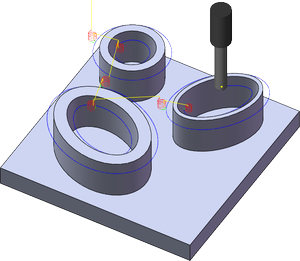

Použití tenké stěny s šířkou tenké stěny 3 mm
