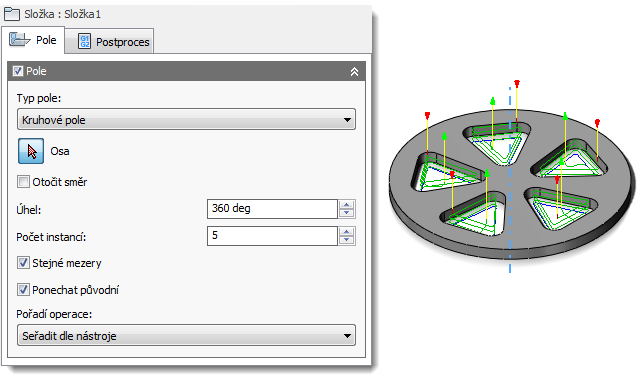

Příklad trajektorie kruhového pole
Vytvoření kruhového pole
Kruhové pole vytvoříte následujícím způsobem:
- Začněte vytvořením operací pro jeden prvek nebo součást, kterou chcete uspořádat do pole.
- Chcete-li přidat novou složku Prohlížeče CAM, klikněte pravým tlačítkem a v místní nabídce vyberte možnost Přidat do nového pole.
- Zobrazí se dialog Pole. V rozevírací nabídky Typ pole: vyberte možnost Kruhové pole.
- Klikněte na tlačítko Osa a vyberte osu, kolem které má být operace uspořádána do pole. Pokud osa není viditelná, může být třeba ji vybrat v Prohlížeči modelů aplikace Inventor.
- Pokud je to nutné, zaškrtněte políčko Obrátit směr a obraťte tak směr pole.
- Do pole Úhel: zadejte počet stupňů (výchozí hodnota je 360 stupňů) a zapněte možnost Stejná rozteč. Toto nastavení rozloží instance pole do zadaného rozsahu úhlu. Případně můžete změřit úhel mezi dvěma prvky a zadat zde velikost tohoto úhlu.
- Do pole Počet instancí: zadejte hodnotu 5. Tím aktualizujete náhled, aby zobrazoval trajektorii nástroje u každé instance.
- Nakonec v rozevírací nabídce Pořadí operace: vyberte, zda má pole měnit pořadí operací podle nástroje nebo operace, nebo zda má být pořadí operací v rámci pole zachováno.
