Přístup: |
Pás karet:
karta CAM
panel Úloha
Pole
|
Pokud se v modelu vyskytují vícekrát stejné instance geometrie, můžete využít funkci vytváření pole dráhy nástroje. To umožňuje vygenerovat dráhu nástroje pro jednu instanci a poté ji duplikovat pro zbývající instance. Použití polí urychlí proces programování, protože všechny změny pole se projeví okamžitě a dráhu nástroje není nutné přepočítávat nebo aktualizovat.

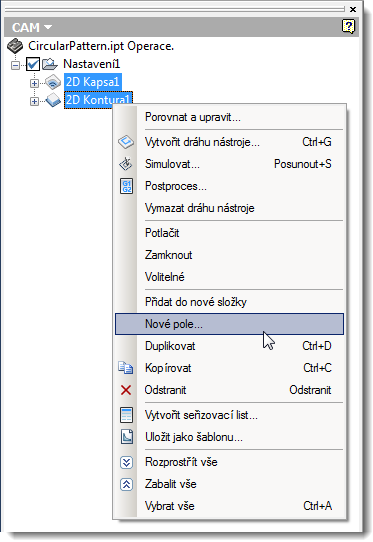

Chcete-li vytvořit nové pole dráhy nástroje, je nutné nejprve v Prohlížeči CAM vybrat operace, které budou uspořádány do pole nebo duplikovány, a pak kliknout pravým tlačítkem a v místní nabídce vybrat možnost Přidat do nového pole.
Výběr možnosti Přidat do nového pole
Vytvoří se nová složka obsahující vybrané operace a v této složce se vytvoří pole.

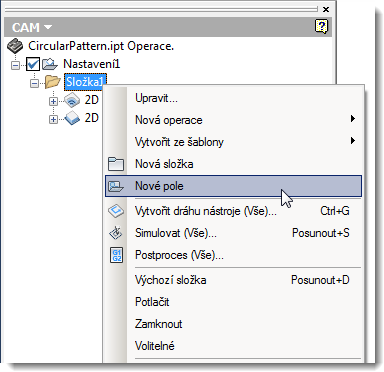

Pokud již máte operace pole ve složce, můžete kliknout pravým tlačítkem na složku a vybrat možnost Nové pole.
Přidání pole do existující složky
Každá z těchto metod otevře dialog Operace, který nabízí následující typy pole:
- Lineární pole
- Kruhové pole
- Zrcadlové pole
- Pole duplicit
- Pole komponent
Omezení: Pole komponent jsou dostupná pouze v sestavách.
Lineární a kruhové pole lze konfigurovat podobně jako funkce Obdélníkové pole a Kruhové pole v aplikaci Inventor.
Příklad dráhy nástroje typu Lineární pole
Příklad dráhy nástroje typu Kruhové pole
Režim pole Duplikace se mírně liší v tom, že jednoduše vyberete body v místech, kde by měla být vytvořena instance (od počátku původní dráhy nástroje).
Příklad dráhy nástroje typu Pole duplicit
Vnoření pole a zobrazení náhledu
Pole lze vnořit vložením do složky jiného pole. Při zobrazení náhledu pole však mějte na paměti následující dvě omezení:
- Při zobrazení náhledu pole složeného z více operací se zobrazí pouze první operace.
- Při zobrazení náhledu vnořených polí se zobrazí pouze nejvrchnější pole s první operací.

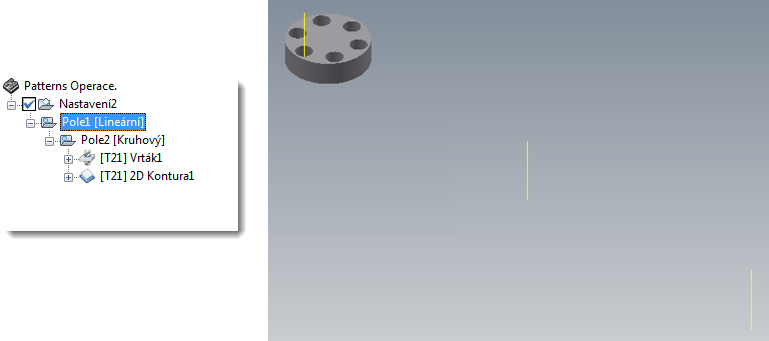

V níže uvedeném příkladu je pole Pattern2 (kruhové pole) vnořeno v poli Pattern1 (lineární pole), není však viditelné v náhledu pole Pattern1. Všimněte si také, že pole Drill1 je zobrazeno pouze jako součást lineárního pole.
Uspořádání pole
Pořadí operací v poli se řídí nastavením Pořadí operace. Dostupné možnosti uspořádání jsou následující:
- Ponechat pořadí – Při obrábění jsou provedeny všechny operace v každé instanci pole a poté je proveden přesun k další instanci.
- Seřadit dle operací – Při obrábění jsou provedeny všechny výskyty každé operace v poli a poté je proveden přechod k další operaci.
- Seřadit dle nástroje – Při obrábění jsou provedeny všechny operace v poli, které využívají aktuální nástroj, a poté je provedena změna nástroje.
Přepsání odsazení pracovního souřadnicového systému

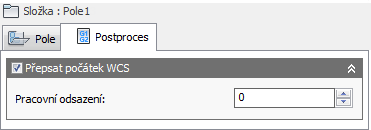

Bez ohledu na typ pole klikněte před ukončením operace pole na kartu Následné zpracování v dialogu Operace. Zde naleznete zaškrtávací políčko Přepsat odsazení pracovního souřadnicového systému.
Zaškrtnutím tohoto políčka a zadáním hodnoty odsazení pracovního souřadnicového systému přepíšete odsazení pracovního souřadnicového systému definované v nastavení pro všechny dráhy nástroje ve složce pole.
Simulace polí
Po vytvoření pole je nutné v Prohlížeči CAM vybrat složku pole a simulovat nebo následně zpracovat celé pole se všemi duplikovanými drahami nástroje. Pokud vyberete pouze operace obsažené ve složce pole, budou simulovány pouze tyto operace bez ohledu na pole.
