Následující operace obrobí vnější závit (M20 × 2,5) na přední části čepu nápravy. Dráha nástroje pro operaci vyříznutí závitu vytvořte pomocí strategie Závit.
- Na pásu karet klikněte na
kartu CAM
panel Soustružení
Závit
.
Karta Nástroj
- Na kartě Nástroj klikněte na možnost
. - Kliknutím na tlačítko
přidejte nový nástroj operace soustružení. - Na kartě Vložit vyberte položku Závitování v rozevíracím seznamu Typ:. Poté vyberte položku Plný trojúhelníkový profil podle normy ISO v rozevírací nabídce Tvar: vložení. Nastavte parametr Stoupání závitu na hodnotu 2,5 mm (M20 × 2,5). U ostatních parametrů zachovejte výchozí hodnoty.
- Na kartě Držák v rozevírací nabídce Styl: vyberte držák Přímé závitování s výchozími hodnotami.
- Kliknutím na tlačítko
vytvořte nový nástroj. - Kliknutím na tlačítko
zavřete dialog Knihovna nástrojů.
Karta Geometrie
- Klikněte na kartu Geometrie.
- Klikněte na tlačítko Plochy závitu a vyberte plochu součásti, na které bude provedena operace vyříznutí závitu (viz obrázek dole).

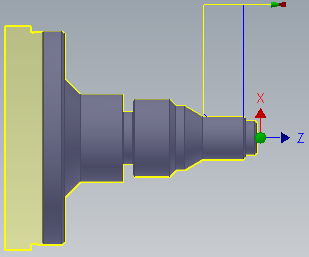

Vybraná plocha závitu
Protože závity nepokrývají celou vybranou oblast, je nutné definovat omezení operace.
- Povolte skupinu Omezení.
- Změňte parametr Přední stranové odsazení polotovaru na hodnotu 0 mm
- Změňte parametr Zadní odsazení polotovaru na hodnotu -2 mm.
Karta Záběry
- Klikněte na kartu Záběry.
- Vyberte možnost Pravostranné v rozevírací nabídce Ruční závitování.
- Změňte parametr Hloubka závitu na hodnotu 2 mm.
- Změňte parametr Stoupání závitu na hodnotu 2,5 mm
- Protože závit nekončí drážkou, zkontrolujte, zda je zaškrtnuto políčko Šikmé ukončení závitu k postupnému ukončení konce závitu.
- Změňte parametr Počet kroků dolů na hodnotu 8.
Spuštění výpočtu
- Klikněte na tlačítko v dolní části dialogu Operace nebo klikněte pravým tlačítkem v grafickém okně a výběrem možnosti OK ve směrové nabídce automaticky spusťte výpočet dráhy nástroje.
Nyní se vypočítá dráha nástroje a v grafickém okně se zobrazí náhled.
Pokračujte tématem Odříznutí součásti.
