Dokončení vnějšku součásti

Dokončení vnějšku součásti pomocí operace 2D kontura.

1. Přejděte na pás karet a klikněte postupně na tyto položky: karta CAM panel 2D frézování 2D kontura .

Karta Nástroj

1. Ujistěte se, že aktuálním nástrojem je stále nástroj #1 – Ø1/4" flat.

Karta Geometrie

K usnadnění výběru profilu je někdy užitečné nejprve přiblížit roh součásti.

1. Klikněte na kartu Geometrie a ujistěte se, že tlačítkoVýběry kontur je aktivní.
2. Vyberte stejný vnější profil jako u předcházející 2D adaptivní operace.

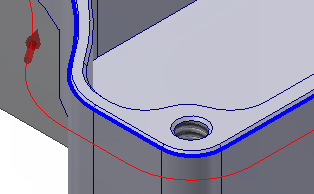

3. Ověřte, zda je šipka kontury zobrazena jako na následujícím obrázku. V případě potřeby kliknutím na šipku obraťte její směr.

Karta Výšky

1. Klikněte na kartu Výšky.
2. V rozevírací nabídce Dolní výška vyberte možnost Dolní část modelu.
3. Nastavte parametr Dolní odsazení na hodnotu -0,01 palce.

Karta Napojování

1. Klikněte na kartu Napojování.
2. Nastavte parametr Maximální vzdálenost pro ponechání nástroje dole na hodnotu 1,25 palce.

Spuštění výpočtu

1. Kliknutím na tlačítko nebo kliknutím pravým tlačítkem v grafickém okně a výběrem možnosti OK ve směrové nabídce ukončíte příkaz 2D kontura a vytvoříte trajektorii nástroje.

Pokračujte tématem Obrábění zkosení.
