Obrábění mělkých oblastí pomocí rovnoměrného obrábění

Dále vytvořte konstantní rovnoměrnou trajektorii nástroje v mělkých oblastech nálitku.

1. Přejděte na pás karet a klikněte postupně na tyto položky: karta CAM panel 3D frézování Rovnoměrné .

Karta Nástroj

Předchozí nástroj #20 – Ø10 mm kulový by měl být stále vybrán. Ponechte všechna ostatní nastavení na této kartě beze změny.

Karta Geometrie

Obrábění pomocí této operace je třeba omezit na mělké oblasti. To lze provést omezením rozsahu spádu.

1. Klikněte na kartu Geometrie.
2. Zaškrtněte políčko Spád.
3. Změňte hodnotu Od úhlu spádu na 0 stupňů.
4. Změňte hodnotu K úhlu spádu na 65 stupňů.
Poznámka: Obrábění od úhlu 0 stupňů (horizontální) do úhlu 65 stupňů od horizontály zajistí, že v přechodové zóně mezi tuto operací a předchozí operací na strmých oblastech nezůstane žádný přebytečný materiál a že nástroj bude zahajovat obrábění v oblastech, které již byly zpracovány.

Nastavený úhel spádu zahrnuje také rovnou plochu u základny součásti, ta však bude dokončena později pomocí nulového přídavku prostřednictvím horizontální dokončovací strategie.

Chcete-li zamezit obrábění ploché základny součásti, můžete ji vybrat jako bezdotykový povrch. Další informace naleznete v tématu nápovědy k aplikaci Inventor HSM Vyhnutí se povrchům.

5. Zaškrtněte políčko Vyhnout/dotknout se povrchu.

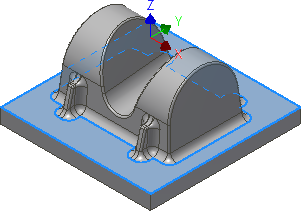

6. Aktivujte tlačítko Vyhnout/dotknout se povrchu a vyberte rovnou plochu u základny součásti:





Karta Záběry

1. Klikněte na kartu Záběry.
2. Nastavte parametr Tolerance na hodnotu 0,02 mm.
3. Nastavte parametr Stranový krok na hodnotu 1 mm.
4. Zaškrtněte políčko Přídavek. Opět použijte výchozí hodnoty 0,1 mm.

Spuštění výpočtu

1. Klikněte na tlačítko v dolní části dialogu Operace nebo klikněte pravým tlačítkem v grafickém okně a výběrem možnosti OK ve směrové nabídce automaticky spusťte výpočet dráhy nástroje.

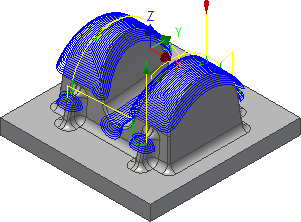

Nyní se vypočítá dráha nástroje a v grafickém okně se zobrazí náhled.

Pokračujte tématem Použití rovnoměrného obrábění k dokončovací operaci.
