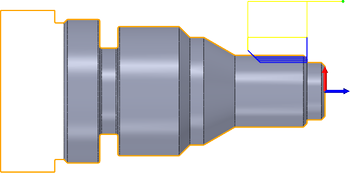

Soustružení závitů



Přístup:

Pás karet: karta CAM panel Soustružení Závit

Strategie Závit se používá k soustružení válcových i kuželových závitů. Řídicí jednotka stroje CNC musí mít vestavěnou podporu synchronizace vřetena a posuvu.

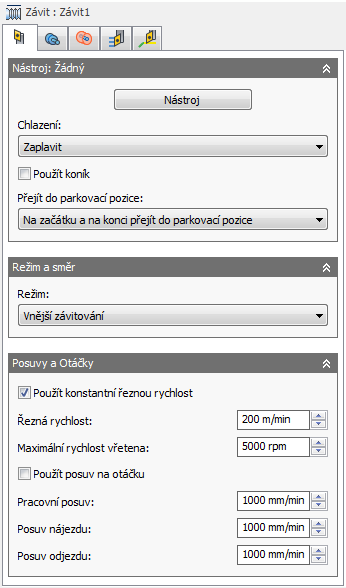

Nastavení na kartě Nástroj



Chladivo:

Jedná se o typ chladiva použitého s nástrojem.

Použít koník

Koník se používá k podpoře podélné osy rotace obráběného obrobku. To je užitečné zejména u relativně dlouhých a tenkých obrobků. Pokud není použit koník, obrobek se může při řezání nadměrně ohýbat a může docházet k vibracím.

Aby bylo možné tuto možnost použít, musí být stroj vybaven programovatelným koníkem a postprocesor musí být nakonfigurován pro zápis kódu vyžadovaného strojem.

Pokud je tato možnost zapnuta, po konfiguraci se typicky na začátku operace zobrazí kód M21 (koník dopředu) a na konci M22 (koník dozadu).

Přejít do parkovací pozice:

Parkovací pozice je známá hodnota osy Z relativní k WCS definovaná v dialogu nastavení strategie na kartě Nastavení v sekci pracovního souřadnicového systému (WCS).

Můžete vynutit, aby se nástroj před spuštěním operace nebo po dokončení operace přesunul do parkovací pozice. Nástroj se z polotovaru vždy vysune ve směru osy X, a až dosáhne bezpečné výšky, přesune se do parkovací pozice ve směru osy Z.

Režim:

V závislosti na strategii soustružení toto nastavení určuje, zda nástroj obrábí axiálně nebo radiálně a směr přiblížení a návratu.

Použít konstantní řeznou rychlost

Chcete-li automaticky přizpůsobovat otáčky vřetena při změnách poloměru řezání, a udržovat tak konstantní řeznou rychlost nástroje na obrobku, povolte tuto možnost. Konstantní řezná rychlost (CSS) je ve většině strojů určena pomocí kódu G96.

Poznámka: Další informace naleznete v tématu nápovědy aplikace Inventor HSM Posuvy a rychlosti soustružení.

Rychlost vřetena:

Jedná se o rotační rychlost vřetena.

Řezná rychlost:

Jedná se o rychlost vřetena, která je vyjádřena jako rychlost nástroje na povrchu.

Maximální rychlost vřetena:

Určuje maximální přípustné otáčky vřetena při použití konstantní řezné rychlosti (CSS).

Použít posuv na rotaci

Chcete-li automaticky přizpůsobovat rychlost posuvu otáčkám vřetena, a udržovat tak konstantní rychlost obrábění, povolte tuto možnost.

Rychlost řezného posuvu:

Jedná se o posuv použitý při řezání.

Rychlost posuvu při nájezdu:

Jedná se o posuv použitý při nájezdu do řezného pohybu.

Rychlost posuvu při odjezdu:

Jedná se o posuv použitý při odjezdu z řezného pohybu.

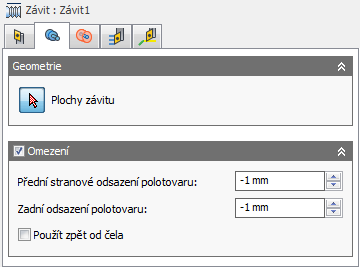

Nastavení na kartě Geometrie



Plochy závitu

Jedná se tlačítko výběru ploch, na kterých má být vytvořen závit.

Omezení

Pomocí tlačítka Omezení lze vybrat hranice omezení, a uzavřít tak dráhy nástrojů v konkrétní oblasti. Oblasti omezení lze definovat kombinací hran, povrchů a bodů náčrtu.

Přední stranové odsazení polotovaru:

Určuje vzdálenost obrábění za hranicí přední strany modelu.



Záporné přední stranové odsazení



Kladné přední stranové odsazení

Poznámka: Toto odsazení se používá u zadní strany modelu nebo omezující oblasti a lze je použít spolu s předním odsazením.

Zadní odsazení polotovaru:

Určuje vzdálenost obrábění za hranicí zadní strany modelu.



Záporné zadní odsazení



Kladné zadní odsazení

Poznámka: Toto odsazení se používá u zadní strany modelu nebo omezující oblasti a lze je použít spolu s předním odsazením.

Použít zpět od přední části

Určuje, že bude zadní odsazení polotovaru použito od přední strany.

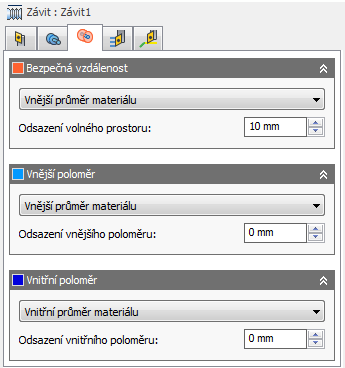

Nastavení na kartě Poloměry



Bezpečná vzdálenost

Nastavením této výšky lze řídit poloměr, ve kterém nástroj vstupuje na dráhu nástroje a vystupuje z dráhy nástroje. Nástroj se přibližuje k vnitřku polotovaru a vrací se od vnitřku polotovaru ve směru osy Z (osy vřetena) v tomto odsazení radiální bezpečné vzdálenosti. Hodnota zobrazená na oranžové kartě představuje aktuální poloměr relativní k ose nastavení.



Poloměr vnější bezpečné vzdálenosti

Poznámka: Aby byla vygenerována platná dráha nástroje, poloměr bezpečné vzdálenosti musí být větší než nebo roven vnějšímu poloměru.

Odsazení bezpečné vzdálenosti:

Určuje hodnotu odsazení bezpečné vzdálenosti.



Odsazení vnější bezpečné vzdálenosti

Vnější poloměr

Určuje radiální omezující oblast vymezením vnějšího radiálního rozsahu dráhy nástroje. Lze vybrat následující možnosti:



Vnější poloměr

Odsazení vnějšího poloměru:

Určuje hodnotu odsazení vnějšího poloměru.

Vnitřní poloměr

Určuje radiální omezující oblast vymezením vnitřního radiálního rozsahu dráhy nástroje. Lze vybrat následující možnosti:



Vnitřní poloměr

Odsazení vnitřního poloměru:

Určuje hodnotu odsazení vnitřního poloměru.

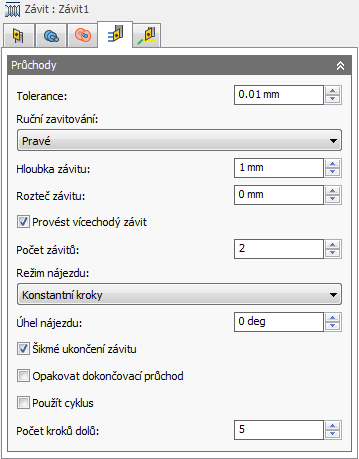

Nastavení na kartě Záběry



Tolerance:

Tolerance obrábění je součtem tolerancí použitých při vytváření dráhy nástroje a triangulace geometrie. Chcete-li získat celkovou toleranci, je nutné přidat k této toleranci veškeré další tolerance filtrování.



Volná tolerance 0,100



Těsná tolerance 0,001

Konturovací pohyby stroje CNC jsou řízeny pomocí příkazů čar G1 a oblouků G2 a G3. Systém CAM toho dosáhne tím, že linearizuje dráhy nástroje na křivkách spline a povrchu, a tímto způsobem je aproximuje. Vytvoří se mnoho segmentů krátkých čar, které utvoří přibližnou podobu požadovaného tvaru. Přesnost, s jakou dráha nástroje odpovídá požadovanému tvaru, značně závisí na počtu použitých čar. Čím více je čar, tím více se dráha nástroje přiblíží jmenovitému tvaru spline nebo povrchu.

Nedostatek dat

Je lákavé používat vždy velmi těsné tolerance, existují však i stinné stránky tohoto postupu: delší časy výpočtu dráhy nástroje, velké soubory G-funkcí a velmi krátké pohyby po čarách. První dva problémy nejsou nijak závažné, protože aplikace Inventor HSM provádí výpočty velmi rychle a většina moderních řídicích systémů disponuje alespoň 1 MB paměti RAM. Krátké pohyby po čarách však mohou v kombinaci s vysokými rychlostmi posuvu vyústit v jev známý jako nedostatek dat.

Nedostatek dat nastane v situaci, kdy je řídicí systém příliš zahlcen daty a nedokáže je zpracovat. Řídicí systémy CNC mohou zpracovat konečný počet řádků kódu (bloků) za sekundu. Může to být pouhých 40 bloků za sekundu v případě starších strojů a 1000 bloků za sekundu u nových strojů, například řídicího systému HAAS Automation. Krátké pohyby po čarách a vysoké rychlosti posuvu mohou žádat rychlost zpracování, která přesahuje možnosti řídicího systému. Když k tomu dojde, musí stroj po každém pohybu počkat na další příkaz z řídicího systému.

Ruční závitování:

Hloubka závitu:

Určuje hloubku závitu.

Stoupání závitu:

Určuje stoupání závitu.

Provést vícechodý závit

Chcete-li zadat počet závitů, povolte tuto možnost.

Počet závitů:

Určí počet závitů.

Režim přísuvu:

Nájezd odpovídá hloubce řezu na jeden záběr a je velmi důležitý při závitování. Každý následující záběr použije větší část řezné hrany vložky. Existují dvě možnosti režimu nájezdu.

Úhel přísuvu:

Určuje úhel přísuvu.

Šikmé ukončení závitu

Chcete-li závit na konci plynule ukončit, povolte tuto možnost.

Pružinový záběr

Tuto možnost povolte, chcete-li provést poslední dokončovací záběr dvakrát, a odebrat tak materiál polotovaru, který zbyl v důsledku vychýlení nástroje.

Použít cyklus

Pokud požadujete výstup jako pevný cyklus, povolte tuto možnost.

Počet kroků dolů:

Určuje požadovaný počet kroků dolů.

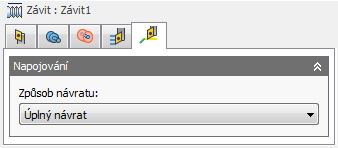

Nastavení na kartě Napojování



Způsob návratu:

Určuje, jakým způsobem se má nástroj vrátit na úroveň průměru bezpečné vzdálenosti po každém obráběcím záběru. Nebo že se má vrátit pouze do krátké vzdálenosti od úlohy. Vzdálenost je určena hodnotou Bezpečná vzdálenost.

Nadřazené téma: Soustružení
