Nejlepším způsobem obrábění otevřené 2D kapsy v aplikaci Inventor HSM je použití strategie 2D adaptivního obrábění.
Ve výchozím stavu funguje 2D adaptivní obrábění podobně jako 2D kapsa a výběrem jedné nebo více uzavřených kontur je tak možné je obrábět jako běžnou kapsu. Pokud však zároveň vyberete konturu polotovaru ohraničující vybrané kontury, operace 2D adaptivní obrábění obrobí vše od dané kontury polotovaru k vybraným konturám směrem z vnějšku dovnitř.
Chcete-li obrábět otevřenou 2D kapsu pomocí 2D adaptivní strategie, postupujte podle těchto kroků:
- Přejděte na pás karet a klikněte postupně na tyto položky:
karta CAM
panel 2D frézování
2D adaptivní.
Tím vytvoříte novou operaci 2D adaptivního obrábění. - Na kartě Geometrie vyberte konturu polotovaru.

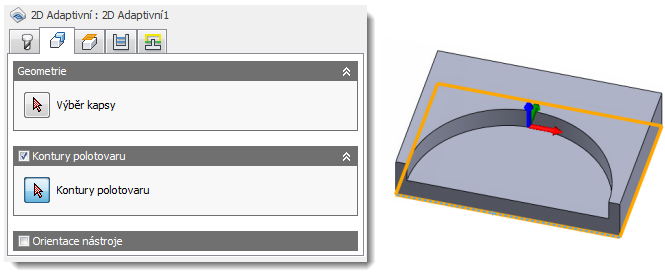

Výběr kontury polotovaru
- Dále vyberte konturu s otevřenou kapsou.

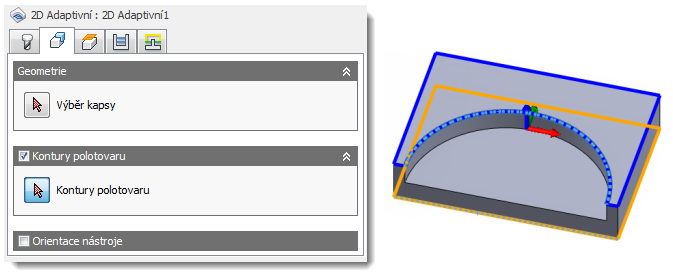

Výběr kontury s otevřenou kapsou
- Upravte výšky napojování, aby odpovídaly geometrii. Ujistěte se, zda se vršek polotovaru nachází nad hloubkou řezu.
- Kliknutím na tlačítko OK vytvořte trajektorii nástroje.
Trajektorie nástroje by nyní měla vypadat podobně jako na obrázku níže.

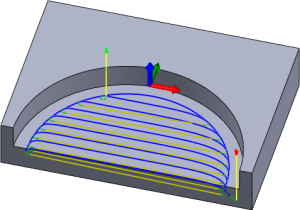

2D adaptivní trajektorie nástroje pro otevřenou kapsu
