Hrubovací řez vnější strany součásti

K provedení hrubovacího řezu vnější strany součásti použijte strategii Adaptivní obrábění.

1. Na pásu karet klikněte na karta CAM panel 2D frézování 2D adaptivní . .

Karta Nástroj

1. Ujistěte se, že aktuálním nástrojem je stále nástroj #1 - Ø1/4" ploché.

Karta Geometrie

K usnadnění výběru profilu je někdy užitečné nejprve přiblížit roh součásti.

1. Klikněte na kartu Geometrie a ujistěte se, že tlačítkoVýběry kapes je aktivní.

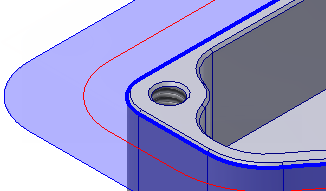

2. Vyberte vnější profil podle následujícího obrázku:





Karta Výšky

1. Klikněte na kartu Výšky.
2. V rozevírací nabídce Dolní výška vyberte možnost Dolní část modelu.
3. Nastavte parametr Dolní odsazení na hodnotu -0,01 palce.

Spuštění výpočtu

1. Kliknutím na tlačítko nebo kliknutím pravým tlačítkem myši v grafickém okně a výběrem možnosti OK ve směrové nabídce ukončíte příkaz 2D adaptivní a vytvoříte trajektorii nástroje.

Pokračujte tématem Dokončení vnějšku součásti.
