Obrobení zápichu

V dalším kroku je nutné obrobit centrální drážku a vyčistit rohy (úhly). Je tomu tak proto, že během předchozích operací byl v těchto oblastech ponechán materiál z důvodu poloměru rohu použité vložky. Obě úlohy lze provést v rámci jediné operace pomocí strategie Drážkové, a odebrat tak veškerý přebytečný materiál.

1. Přejděte na pás karet a klikněte na kartu CAM panel Soustružení Drážkové .

Karta Nástroj

1. Na kartě Nástroj kliknutím na položku otevřete dialog Knihovna nástrojů.
2. Kliknutím na tlačítko přidejte nový nástroj.
3. Na kartě Vložit vyberte položku Drážkování v rozevírací nabídce Typ:. Poté výběrem položky Čtverec v rozevírací nabídce Tvar: určete špičku nástroje a zadejte následující hodnoty:
   • Poloměr rohu: 0,25 mm,
   • Šířka drážky: 2,5 mm,
   • Šířka: 2,2 mm.

   U ostatních parametrů zachovejte výchozí hodnoty.

4. Na kartě Držák vyberte položku Vnější drážkování v rozevírací nabídce Styl:.
5. Změňte parametr Délka hlavy na hodnotu 50 mm.
6. Na kartě Nastavení vyberte položku Vložit střed v rozevírací nabídce Kompenzace:.
7. Kliknutím na tlačítko vyberte nástroj k provedení operace a zavřete dialog nástrojů. Stejný nástroje se použije později k provedení operace dělení.
8. Kliknutím na tlačítko zavřete dialog Knihovna nástrojů.

Karta Geometrie

Nyní odeberte materiál, který předchozí operace neodebrala.

1. Klikněte na kartu Geometrie.
2. Povolte skupinu Zbytkové obrábění.

Karta Záběry

Parametry ve skupině Záběry určují způsob výpočtu dráhy nástroje zapichování.

1. Klikněte na kartu Záběry.
2. Zaškrtněte políčko Dokončovací záběry.
3. Povolte skupinu Hrubovací záběry.

Spuštění výpočtu

1. Klikněte na tlačítko v dolní části dialogu Operace nebo klikněte pravým tlačítkem v grafickém okně a výběrem možnosti OK ve směrové nabídce automaticky spusťte výpočet dráhy nástroje.

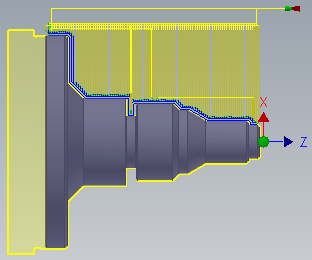

Nyní se vypočítá dráha nástroje a v grafickém okně se zobrazí náhled.

Pokračujte tématem Vyříznutí vnějšího závitu.
