Příklad dráhy nástroje pole duplicit
Vytvoření pole duplicit
Chcete-li vytvořit pole duplicit, postupujte následujícím způsobem:
- Začněte vytvořením operací pro jeden prvek nebo součást, kterou chcete uspořádat do pole.
- Kliknutím pravým tlačítkem a výběrem příkazu Přidat do nové složky v místní nabídce přidejte operace do nové složky.
- Klikněte pravým tlačítkem na nově vytvořenou složku a výběrem položky Nové pole v místní nabídce otevřete dialog operace Pole.
- V rozevírací nabídce Typ pole: vyberte položku Pole duplicit.
- Klikněte na tlačítko Zdroj a vyberte vrchol (bod), plochu nebo prvek souřadnicového systému. Výběr musí být v geometrii operací uspořádávaných do vzoru nebo blízko u této geometrie.
Poznámka: Doporučuje se vybrat plochu nebo souřadnicový systém. Výběr plochy či souřadnicového systému je nutný, pokud všechny instance nejsou stejně orientovány nebo ve stejném pohledu nástroje.

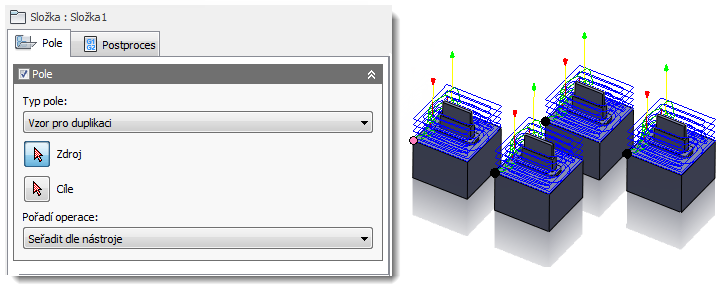

Výběr vrcholů (bodů) jako zdroje
- Klikněte na tlačítko Cíle a vyberte odpovídající vrchol (bod), plochu nebo prvek souřadnicového systému pro každou instanci operací, které chcete použít. Je důležité vybrat vrchol (bod), plochu nebo souřadnicový systém, který odpovídá vybranému zdroji, protože se jedná o základ umístění všech instancí.

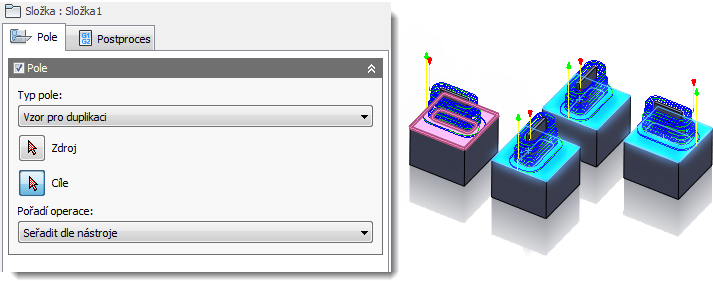

Výběr ploch jako cílů. Všimněte si, že dvě součásti jsou otočeny.
- Nakonec v rozevírací nabídce Pořadí operace: vyberte, zda má pole měnit pořadí operací podle nástroje nebo operace, nebo zda má být pořadí operací v rámci pole zachováno.
