Tři z vrtaných děr mají malá kuželová zahloubení, která mohou být obrobena jedinou operací Vrtat pomocí nástroje kuželového zahloubení.
- Přejděte na pás karet a klikněte postupně na tyto položky:
karta CAM
panel Vrtání
Vrtat
.
Karta Nástroj
- Na kartě Nástroj klikněte na tlačítko
. - V knihovně Vzorové knihovny > Výukový program vyberte nástroj #60 - Ø10 mm 90° kuželové zahloubení.
- Kliknutím na tlačítko
zavřete dialog Knihovna nástrojů.
Karta Geometrie
- Zaškrtněte políčko Vybrat stejný průměr.
- Vyberte plochu kuželového zahloubení jedné z děr.
Plochy kuželového zahloubení zbylých dvou děr jsou identické s dírou první, a proto jsou automaticky vybrány také.
Spuštění výpočtu
- Klikněte na tlačítko
v dolní části dialogu Operace nebo klikněte pravým tlačítkem v grafickém okně a výběrem možnosti OK ve směrové nabídce automaticky spusťte výpočet dráhy nástroje.

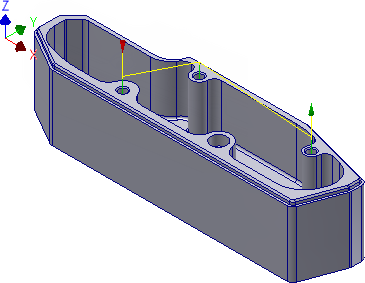

Trajektorie nástroje by měla odpovídat následujícímu obrázku:
Pokračujte tématem Obrábění zkosení.
