Pomocí aplikace Inventor HSM lze trajektorie nástroje v průběhu jejich výpočtu zobrazit v náhledu nebo je simulovat. Pokud máte trajektorii nástroje, jejíž výpočet trvá delší dobu, máte možnost pokračovat v práci, když v dialogu Správce úloh (pokud je viditelný) kliknete na tlačítko Skrýt.
Pokud vyberete operaci výpočtu, náhled zobrazí trajektorii nástroje, která byla vytvořena až do tohoto okamžiku. Může to být velmi užitečné k objevení nesprávných parametrů v rané fázi procesu – například nesprávné hranice obrábění – aniž byste museli čekat na dokončení výpočtu.

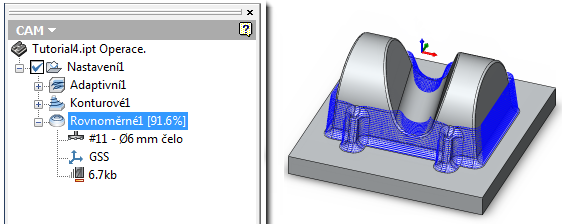

Náhled částečně vytvořené rovnoměrné trajektorie nástroje
Podobně můžete simulovat výpočet trajektorie nástroje na pásu karet kliknutím na
kartu CAM
panel Dráha nástroje
Simulovat
. Pokud je trajektorie nástroje neplatná, aplikace Inventor HSM vás upozorní, ale pokud kliknete na tlačítko Ano, abyste pokračovali, lze ji i přesto simulovat.

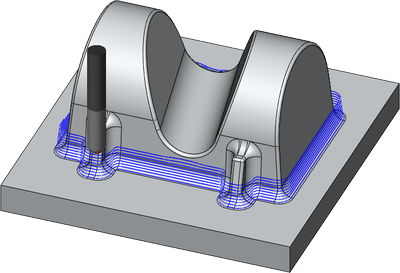

Simulace částečně vytvořené rovnoměrné trajektorie nástroje
