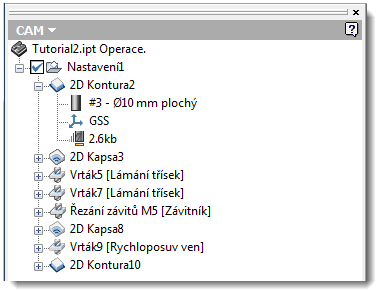

V Prohlížeči CAM jsou spravovány všechny trajektorie nástrojů. Všechny trajektorie nástrojů jsou uspořádány do složek nastavení, které popisují fyzické nastavení (například pracovní souřadnicový systém). Úplný program se skládá z jedné nebo více jednotlivých operací, které obsahují vlastní vytvořenou trajektorii nástroje (informace o umístění řezacího nástroje). V případě složitějších nastavení může být užitečné uspořádat operace do podsložek.
Uspořádání nastavení a operací v Prohlížeči CAM se obecně také odrazí ve výsledném programu NC nebo při simulaci trajektorie nástroje. Jediné funkce, které mohou uvedené pořadí ovlivnit, jsou vytváření pole trajektorie nástroje a změna pořadí nástrojů.
Prohlížeč CAM
Upozornění operací
Po vytvoření trajektorie nástroje v aplikaci Inventor HSM může být někdy určitá operace označena oranžovým symbolem zaškrtnutí.
Oranžový symbol zaškrtnutí znamená, že trajektorie nástroje byla vytvořena úspěšně, ale s jedním nebo více upozorněními.

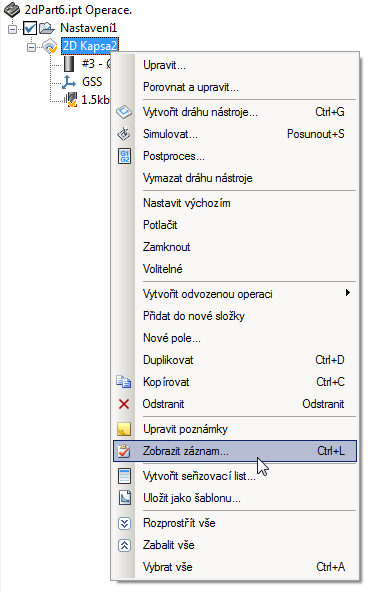

Chcete-li si upozornění prohlédnout, klikněte pravým tlačítkem na operaci a v místní nabídce vyberte možnost Zobrazit protokol.

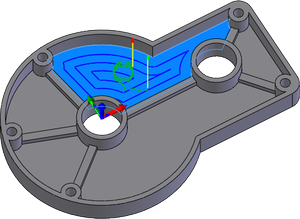

Na následujícím obrázku nemohou být pomocí operace 2D kapsa obrobeny všechny vybrané oblasti, protože není dostatek místa pro rampu s daným nastavením.
V protokolu tak bude zobrazeno následující upozornění:
Rozšířené informace

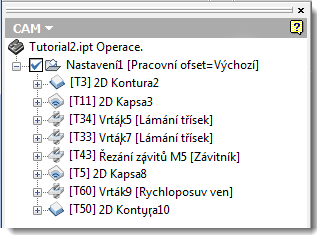

Další informace mohou být zobrazeny v Prohlížeči CAM vedle názvu. Další informace o možnostech Prohlížeče CAMnaleznete v tématu nápovědy Zobrazení rozšířených informací v Prohlížeči CAM.
Rozšířené informace
Klávesové zkratky
Řada často používaných funkcí má přidružené klávesové zkratky. Mezi nejpoužívanější patří funkce dostupné po kliknutí pravým tlačítkem v místní nabídce Prohlížeče CAM.
Některé klávesové zkratky dostupné v Prohlížeči CAM:
| Zkratka | Popis |
| CTRL+C | Kopírovat vybrané operace |
| CTRL+V | Vložit kopírované operace |
| CTRL+D | Duplikovat vybrané operace |
| CTRL+G | Znovu vytvořit vybrané operace |
| CTRL+L | Zobrazit protokol operace |
| CTRL+A | Vybrat všechny položky (stejného typu) |
| Odstranit | Odstranit operace / složky / nastavení |
| F2 | Přejmenovat operaci |
| ENTER | Upravit vybranou položku |
Všechny tyto klávesové zkratky fungují pouze pokud je Prohlížeč CAM aktivní. Abyste to zajistili, klikněte nejprve kdekoli v Prohlížeči CAM.
Při úpravě hodnot parametrů mohou být užitečné následující klávesové zkratky:
| Zkratka | Popis |
| ENTER | Uložit a přepočítat parametr |
| CTRL+ENTER | Stejný efekt jako kliknutí na tlačítko OK v dialogu Operace |
| Šipka nahoru | Zvýšit číselnou hodnotu pod kurzorem |
| Šipka dolů | Snížit číselnou hodnotu pod kurzorem |
Kromě těchto základních klávesových zkratek je také na několika místech v aplikaci Inventor HSM možné přidržením klávesy SHIFT změnit normální chování.
- V dialogu Operace lze přidržením klávesy SHIFT při kliknutí na tlačítko OK u strategie vynechat automatické obnovení operace.
- Přidržením klávesy SHIFT při najetí myší nad pole parametru lze zobrazit rozšířenou bublinkovou nápovědu popisek, ve kterém jsou uvedeny vzorce použité pro daný parametr.
- Přidržením klávesy SHIFT při otevírání dokumentu lze vynechat načítání trajektorií nástrojů. Je třeba si uvědomit, že při následném uložení budou dříve vytvořené trajektorie nástrojů ztraceny.
