Obrábění vnitřní kapsy

Strategie 2D kapsa se nyní používá k obrábění vnitřní kapsy součásti.

1. Přejděte na pás karet a klikněte postupně na tyto položky: Karta CAM panel 2D frézování 2D kapsa .

Karta Nástroj

U této operace se použije nástroj 10mm frézy s torickým zakončením a poloměrem rohu 1 mm, který odpovídá poloměru zaoblení na dně kapsy.

1. Na kartě Nástroj klikněte na tlačítko .
2. V knihovně nástrojů Vzorové knihovny > Výukový program vyberte nástroj #11 - Ø10 R1 mm bullnose.
3. Kliknutím na tlačítko zavřete dialog Knihovna nástrojů.

Karta Geometrie

Nyní vyberte konturu kapsy, kterou chcete obrobit.

1. Klikněte na kartu Geometrie. Zkontrolujte, zda je aktivní tlačítko Výběry kapes.
2. Vyberte plochu (nebo jednu z hran) na dně kapsy.

Výběr by měl nyní vypadat takto:

Karta Výšky

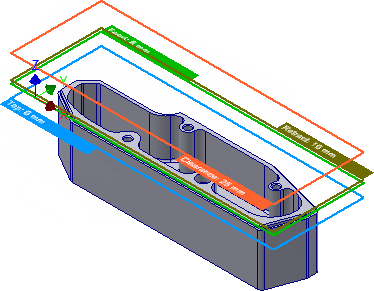

Parametry v této skupině řídí různé výšky, kde se generují trajektorie nástroje. V tomto příkladu chceme, aby operace 2D kapsa obrobila vnitřní řez až k jeho dnu.

1. Klikněte na kartu Výšky.
2. Nastavte hodnotu parametru Odsazení bezpečné výšky na 15 mm.
3. Nastavte hodnotu parametru Odsazení výšky návratu na 10 mm.
4. Nastavte hodnotu parametru Odsazení výšky posuvu na 8 mm.

Karta Záběry

Tato skupina určuje, jakým způsobem bude vypočítána trajektorie nástroje 2D kapsa. Aby byl obroben vnitřek kapsy, vytvoří se trajektorie nástroje v podobě množství úrovní osy Z, které začínají na vršku polotovaru a pokračují v 2mm krocích až ke dnu kapsy. Hloubka kapsy je 25 mm.

Změňte hodnoty následujících parametrů a všechny ostatní ponechte ve výchozím nastavení.

1. Klikněte na kartu Záběry.
2. Nastavte parametr Maximální stranový krok na hodnotu 5,0 mm.
3. Zaškrtněte políčko Více hloubek.
4. Nastavte parametr Maximální hrubovací krok dolů na hodnotu 5,0 mm.
5. Nastavte parametr Dokončovací kroky dolů na hodnotu 2.

Na stranách ponechte nějaký materiál (přídavek), protože bude třeba tak jako tak dokončit zaoblení pomocí menšího nástroje. Dno však může být pomocí kapsy dokončeno, svislý přídavek by se tedy měl odstranit.

6. Zaškrtněte políčko Přídavek.
7. Nastavte parametr Radiální přídavek na hodnotu 0,5 mm.
8. Nastavte parametr Axiální přídavek na hodnotu 0,0 mm.

Karta Napojování

Za předpokladu, že je součást vytvořena z měkkého materiálu, u něhož lze provádět řezy v plné šířce, je možné částečně se vyhnout rampování tím, že se povolí, aby nástroj zůstával uvnitř kapsy.

1. Klikněte na kartu Napojování.
2. Zaškrtněte políčko Ponechat nástroj dole.
3. Změňte hodnotu Maximální vzdálenost pro ponechání nástroje dole na 250 mm.

Nájezdy, odjezdy a přejezdy

Žádná nastavení v této skupině neměňte. Ve výchozím nastavení programu se k zanořování do materiálu použije typ rampy Šroubovice.

Spuštění výpočtu

1. Klikněte na tlačítko v dolní části dialogu Operace nebo klikněte pravým tlačítkem v grafickém okně a výběrem možnosti OK ve směrové nabídce automaticky spusťte výpočet dráhy nástroje.

Nyní se vypočítá dráha nástroje a v grafickém okně se zobrazí náhled. Trajektorie nástroje by měla vypadat jako na obrázku níže:

Pokračujte tématem Vrtání děr se závity.
