Dialog Nový soustružnický nástroj umožňuje úpravu jednotlivých nástrojů k soustružení. Je rozdělen do pěti karet:
- Obecné – zde se nastavuje číslo, odsazení, popis atd.
- Vložit – umožňuje nastavit tvar řezací součásti nástroje.
- Držák – umožňuje definovat tvar držáku.
- Nastavení – umožňuje nastavit parametry.
- Posuv a rychlost – zde se nastavují parametry rychlosti řezacího i neřezacího posuvu a rychlost vřetena.
V náhledu na pravé straně dialogu se zobrazí tvar nástroje, který se po provedení libovolné změny automaticky aktualizuje.

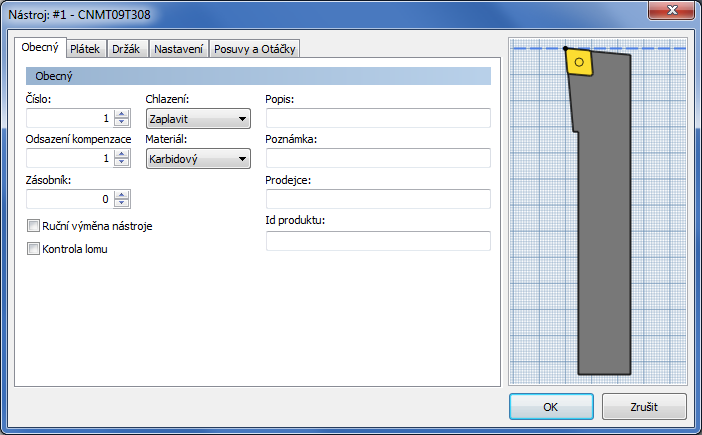

Nastavení na kartě Obecné
Číslo:
Jedná se o číslo, které se použije k výběru nástroje na stroji CNC.
Odsazení kompenzace:
Jedná se o index kompenzačního odsazení nástroje použitého k soustružení.
Zásobník:
Určuje zásobník nástroje.
Ruční výměna nástroje
Tuto možnost povolte, chcete-li vynutit ruční výměnu nástroje u stroje s automatickou výměnou nástrojů.
Kontrola poškození
Tuto možnost povolte, chcete-li po použití nástroje zkontrolovat jeho poškození.
Chladivo:
Jedná se o typ chladiva použitého s nástrojem.
Materiál:
Jedná se o materiál nástroje.
Popis:
Jedná se o textový popis nástroje. Tento popis je zahrnut v názvu nástroje, který se zobrazuje v aplikaci Inventor HSM.
Komentář:
Jedná se o textový komentář k nástroji. Komentář je obvykle součástí výstupu generovaného postprocesorem.
Dodavatel:
Jedná se o dodavatele nástroje. Slouží k identifikaci konkrétního použitého nástroje.
ID produktu:
Jedná se o identifikátor (ID) nástroje dodavatele. Slouží k identifikaci konkrétního použitého nástroje.

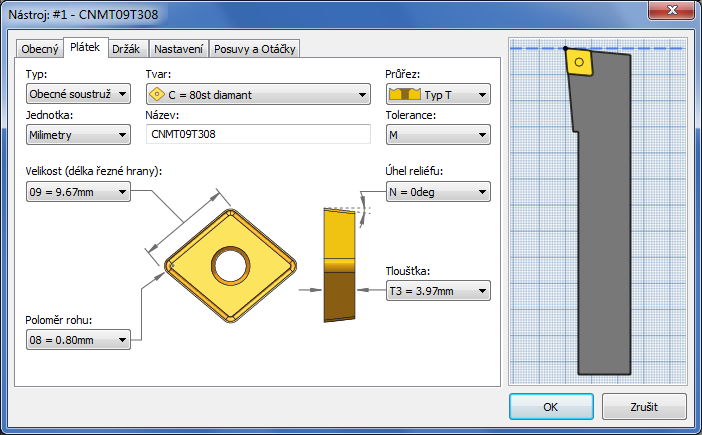

Nastavení na kartě Vložit
Typ:
Jedná se o typ nástroje.
Jednotka:
Jedná se o nastavení jednotky nástroje (milimetry nebo palce).
Tvar:
Určuje tvar vložky.
Název:
Jedná se o kód tvořený písmeny a číslicemi, který popisuje tvar, rozměry a důležité parametry vložky.
Velikost (délka řezné hrany):
Jedná se o velikost vložky.
Poloměr rohu:
Jedná se o poloměr rohu vložky.
Příčný řez:
Určuje tvar díry a břitu vložky.
Tolerance:
Jedná se o míru povolené variance rozměrů vložky.
Úhel výštipu:
Určuje zešikmení plochy nebo ploch vložky, které jsou v kontaktu s materiálem během obrábění.
Tloušťka:
Jedná se o tloušťku vložky.
Celková délka:
Určuje celkovou délku nástroje.
Šířka drážky:
Určuje průměr špičky soustružnického nástroje.
Šířka:
Určuje šířku nástroje.
Stoupání závitu:
Jedná se o stoupání závitu závitníku určené svislou vzdáleností mezi zuby závitníku.
Vnitřní závit
Tato možnost umožňuje obrábění vnitřních závitů.

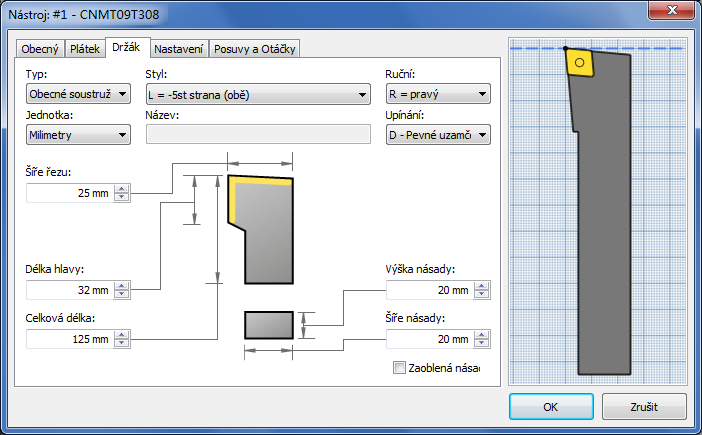

Nastavení na kartě Držák
Typ:
Jedná se o typ nástroje.
Jednotka:
Jedná se o nastavení jednotky nástroje (milimetry nebo palce).
Styl:
Určuje tvar držák.
Ruka:
Strana nástroje ve vztahu k součásti.
Upínání:
Určuje, jak je vložka připevněna k úchytu.
Šířka řezání:
Šířka hlavy úchytu.
Délka hlavy:
Délka hlavy úchytu.
Celková délka:
Určuje celkovou délku úchytu.
Výška dříku:
Výška dříku úchytu.
Šířka násady:
Šířka dříku úchytu.
Zaoblený dřík
Zapnutí této možnosti určuje válcový dřík úchytu.

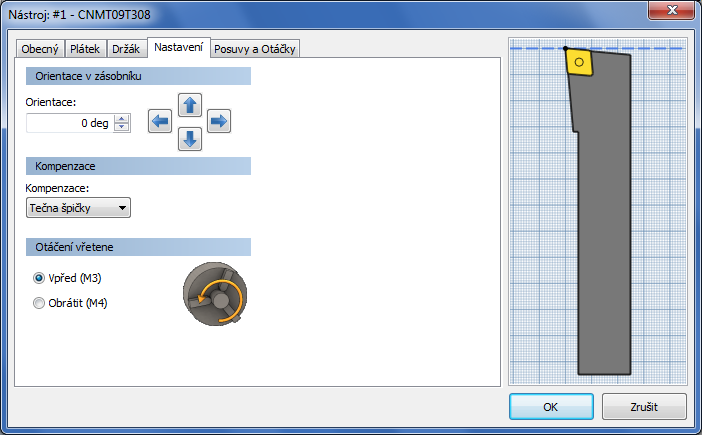

Nastavení na kartě Nastavení
Orientace:
Úhel nástroje ve vztahu ke směru řezu.
Kompenzace:
Určuje typ kompenzace nástroje.
Vpřed (M3)
Vřeteno se otáčí ve směru pohybu hodinových ručiček.
Obrátit (M4)
Pokud je tato možnost vybrána, směr otáčení vřetene se obrátí.

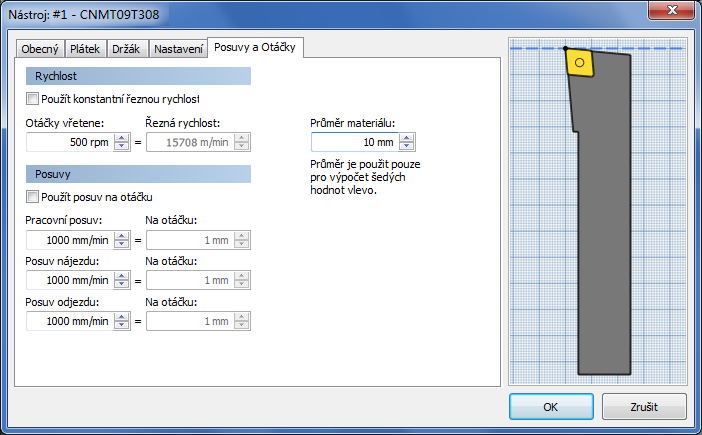

Nastavení na kartě Posuv a rychlost
Rychlost
Umožňuje použít konstantní řeznou rychlost.
Rychlost vřetena:
Jedná se o rotační rychlost vřetena.
Řezná rychlost:
Jedná se o rychlost vřetena, která je vyjádřena jako rychlost nástroje na povrchu.
rychlosti posuvu
Umožňuje použít posuv na rotaci.
Rychlost řezného posuvu:
Jedná se o posuv použitý při řezání.
Rychlost posuvu při nájezdu:
Jedná se o posuv použitý při nájezdu do řezného pohybu.
Rychlost posuvu při odjezdu:
Jedná se o posuv použitý při odjezdu z řezného pohybu.
Průměr:
Jedná se o průměr řezacího nástroje.
