Při použití Generátoru tvarů musí být ke strukturálním charakteristikám součásti přiřazeny vlastnosti materiálu. Tato funkce je k dispozici v aplikaci Inventor 2016 R2 zákazníkům programu Subscription.
Přiřazení materiálu je velmi důležité, protože ovlivňuje hustotu použitou k výpočtům hmotnosti. Generátor tvarů pracuje i se strukturálními vlastnostmi, ale protože cílem uživatele je procentuální snížení hmotnosti, strukturální vlastnosti mohou mít pouze minimální dopad na vygenerovaný tvar.
Přiřazení materiálu
- Na kartě Analýza na panelu
Materiál klikněte na položku Přiřadit
.

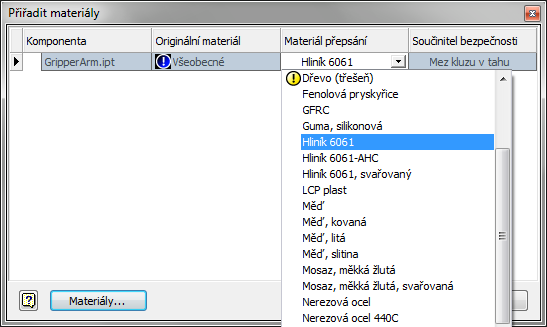

- V dialogu Přiřadit materiály ve sloupci Materiál přepsání klikněte na rozevírací seznam a vyberte materiál, který chcete použít.
- Ve sloupci Součinitel bezpečnosti, vyberte možnost Mez kluzu v tahu nebo Mez pevnosti v tahu. Tyto síly se použijí ve výpočtech koeficientu bezpečnosti při provádění pevnostní analýzy.
- Klikněte na tlačítko OK.
