Generátor tvarů nabízí nový přístup k navrhování lehkých, strukturálně efektivních součástí. Tato funkce je k dispozici v aplikaci Inventor 2016 R2 zákazníkům programu Subscription.
Generátor tvarů poskytuje inteligentní strategii pro maximalizaci tuhosti součásti na základě vazeb, kterou určíte. Technologie je integrována do aplikace Inventor, díky čemuž se snadno stane součástí procesu návrhu. Generátor tvarů vytvoří 3D síť, kterou lze použít jako vodítko pro upřesnění návrhu. Z toho vyplývá, že nejlepší je použít jej v návrhu v počáteční nebo koncepční fázi.

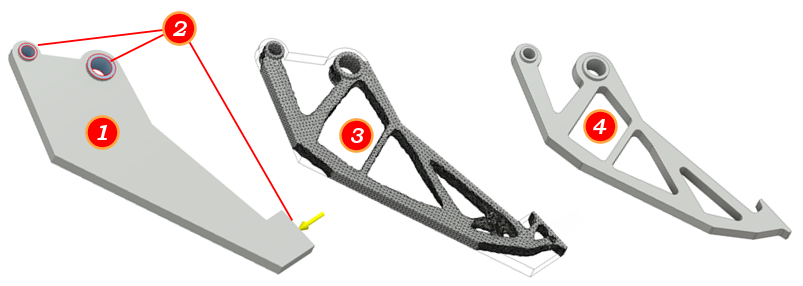

Předchozí obrázek ilustruje, jak hladce se Generátor tvarů může zapojit do procesu návrhu.
- Prvním krokem je vytvořit objem nebo aproximaci modelu součásti. Model by měl obsahovat nezbytné dotykové body, například dvě umístění kolíků a kontaktní povrch, kde bude použita síla.
- Pomocí definovaného objemu můžete určit zóny pro zachování (proces při vytváření vodicího tvaru nebude tyto zóny upravovat) a použít vazby a síly, které mohou na součást při použití působit.
- Pomocí stanovených kritérií návrhu spusťte studii Generátoru tvarů a jako reakci na kritéria získáte zpět síť.
- Síť slouží jako vodítko pro provádění úprav hotového modelu objemového tělesa. Vaše úpravy transformují model z aproximace na návrh.
Poznámka: Generátor tvarů není podporován pro sestavy nebo součásti s více tělesy (jednoduché součásti, které obsahují více těles).
Naučte se používat Generátor tvarů
Pro začátek zkuste výukový program vedený instruktorem Generátor tvarů – koncepční návrh .
