Spuštění studie Generátoru tvarů

Studii Generátoru tvarů lze spustit dvěma způsoby. Tato funkce je k dispozici v aplikaci Inventor 2016 R2 zákazníkům programu Subscription.

Generátor tvarů lze otevřít přímo v rámci základního postupu modelování nebo jako součást postupu pevnostní analýzy.

Postup přímého spuštění studie Generátoru tvarů:

1. Otevřete soubor součásti, se kterým chcete pracovat.
2. Na pásu karet klikněte na kartu 3D model > panel Prozkoumat a poté klikněte na položku Generátor tvarů.

   Na pásu karet se zobrazí nástroje pro generování tvarů a vytvoří se nová studie Generátoru tvarů.

Postup spuštění studie Generátoru tvarů v prostředí pevnostní analýzy:

1. Otevřete soubor součásti, se kterým chcete pracovat.
2. Na pásu karet klikněte na kartu 3D model > panel Simulace a poté klikněte na položku Pevnostní analýza. Prostředí pevnostní analýzy lze otevřít také prostřednictvím karty Systémové prostředí.
3. Na kartě Pevnostní analýza > panel Správa klikněte na příkaz Vytvořit simulaci.

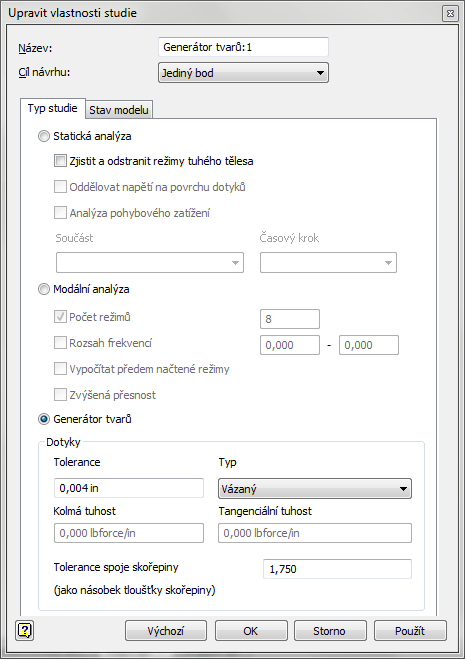

4. V dialogu Vytvořit novou studii vyberte možnost Generátor tvarů a klikněte na tlačítko OK.
