Nastavení výpočetního modulu analýzy rámových konstrukcí platí pro všechny simulace. Tyto předvolby se použijí kdykoliv se spustí nová simulace. Globální nastavení můžete měnit na základě simulace změnou vlastností simulace.
Tato část pojednává o ovládacích prvcích na kartě Výpočetní modul.
|
Přístup: |
Pás karet:
karta Analýza rámových konstrukcí
panel Nastavení
Nastavení analýzy rámových konstrukcí
|
| Výchozí hodnoty výpočetního modulu | ||
| Algoritmus DSC (uvolnění nosníku) |
Tam, kde jsou definována uvolnění, zvolte povolení nespojitého prvku během výpočtů struktury. |
|
| Výsledky | ||
| Body nosníku | Určete počet bodů nosníku, které budou počítány výpočtovým modulem. | |
Algoritmus DSC
Algoritmus DSC umožňuje výpočet struktury s uvolněními.
Pro jakýkoliv nosník, pro který jste definovali jakýkoliv typ analýzy, s následujícími uvolněními:
- Normální
- Jednostranné
- Pružné
- Pružné a jednostranné
Prováděny jsou následující operace:
- Když je vytvářen model struktury, je vytvořen nový uzel ve struktuře.
- Je upraven vstupní prvek pomocí uvolnění. Nový uzel nahrazuje starý uzel v prvku (starý uzel v ostatních prvcích struktury zůstává).

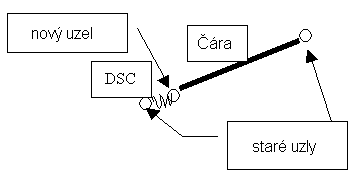

- Mezi starým a novým uzlem vytváří robot prvek DSC (nespojitost). Viz následující obrázek:
Prvek DSC je dvouuzlový prvek, ve kterém jsou uzlové síly vytvářeny podle následujícího vzorce:
Použití prvků DSC vám umožňuje definovat pružná uvolnění v nosníku.
