Různé prvky rozhraní můžete zachovat, aby se v rámci procesu navrhování tvaru nezměnily. Tato funkce je k dispozici v aplikaci Inventor 2016 R2 zákazníkům programu Subscription.
Při generování tvaru budete pravděpodobně chtít některé oblasti zachovat. Díry pro šrouby nebo jiná připojení například může být nutné v generované součásti zachovat, aby mohly i nadále plnit svůj účel.
Chcete-li zajistit, že tyto oblasti připojení nebudou v rámci generativního procesu odebrány, použijte nástroj Zachovat oblast. Nástroj Zachovat oblast vyloučí základní geometrii z procesu optimalizace. Oblast lze definovat pomocí dvou metod:
- Kvádr
- Válec
- Přejděte na kartu a klikněte na položku
Zachovat oblast.

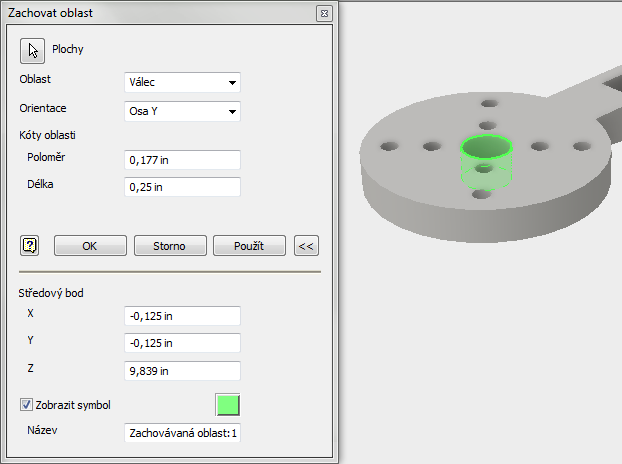

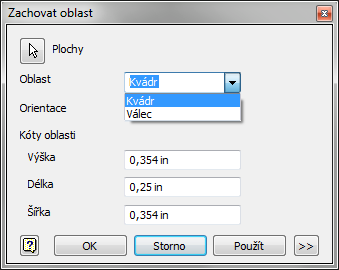

- V rozevíracím seznamu vyberte tvar oblasti a poté vyberte geometrii, kterou chcete zachovat. Nástroj Zachovat oblast automaticky detekuje vybranou geometrii a provede výchozí odhad hranic zachovávané oblasti.
- Pokud je to nutné, rozbalte dialog Zachovat oblast a upravte středový bod a rozměry oblasti. U oblasti válcového typu lze upravit také orientaci. Po dokončení klikněte na tlačítko OK.
