Není k dispozici v aplikaci Inventor LT.
Pevnostní analýza
Změna koeficientu bezpečnosti u materiálů spouští novou zprávu upozornění. Pokud při přiřazování materiálů v prostředí pevnostní analýzy změníte koeficient bezpečnosti z možnosti Mez kluzu v tahu na možnost Mez pevnosti v tahu, zobrazí se zpráva upozornění. Upozornění upozorňuje na to, že výpočet koeficientu bezpečnosti jednoho či více materiálů je založen na Mezi pevnosti v tahu. U meze pevnosti v tahu se používá hlavní napětí a je vhodná pro křehké materiály.
Výkon velkých sestav
Do možností aplikace na kartu Pohled byla přidána možnost Zakázat automatické zjemnění. Při vypnutí automatického zjemnění se zobrazí hrubší zobrazení modelu a zvýší se grafický výkon ve velkých sestavách, například při změnách úrovně detailů. Hrubé ploškování se používá, dokud na kartě Pohled nepoužijete možnost Zjemnit vzhled.
Tip: Vypnutím zjemnění lze také zvýšit grafický výkon ve složitých modelech.
Nahrazení vybraných komponent
Příkaz Nahradit nyní podporuje více než jeden výběr komponenty. Výběr více podobných nebo různých komponent lze provést před spuštěním i po puštění příkazu Nahradit.
Analýza kolizí
Do pracovního postupu kontroly kolizí byly přidány následující nové funkce:

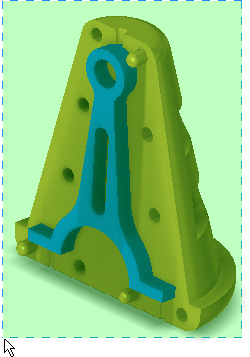

- Do sady výběru lze přidávat komponenty pomocí okna křížení. Dříve bylo nutné vybírat komponenty jednotlivě.

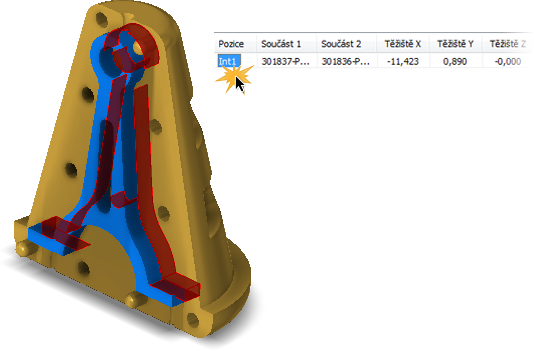

- Nyní lze přiblížit kolizi. Pokud jsou zjištěny kolize, rozbalte dialog a dvojitým kliknutím na položku přibližte danou kolizi.
Pole sestavy

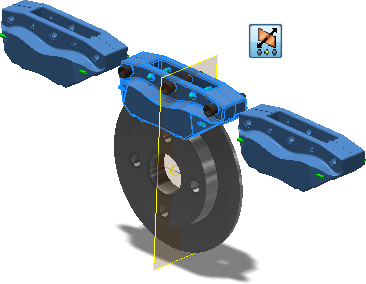

Do příkazu Pole sestavy byla přidána možnost Střední rovina. Výběrem možnosti Střední rovina lze vytvořit pole distribuované po obou stranách vybrané komponenty.
Zpracování více chybných vazeb

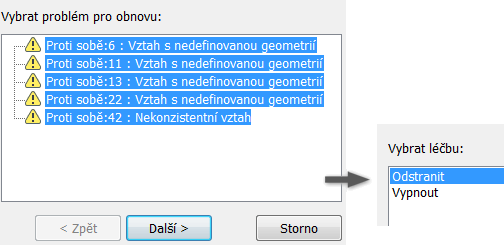

V nástroji Design doctor nyní můžete vybrat více chybných komponent a odstranit je či vypnout.
