Aplikace Inventor 2016 vám umožňuje vykročit za hranice běžného 3D modelování a poskytuje neocenitelné funkce propojení návrhů mezi vámi, daty, jinými lidmi a postupy nutnými k dokončení úkolu. Počínaje bezchybnými parametrickými nástroji, nástroji pro přímé úpravy a nástroji pro volné navrhování přes asociativní propojení vašich dat aplikace Inventor s nenativními formáty CAD až po opravdovou integraci elektrických a mechanických dat do jediného návrhu – aplikace Inventor 2016 pomáhá pracovat na návrhu snáze a důkladněji než kdy předtím.

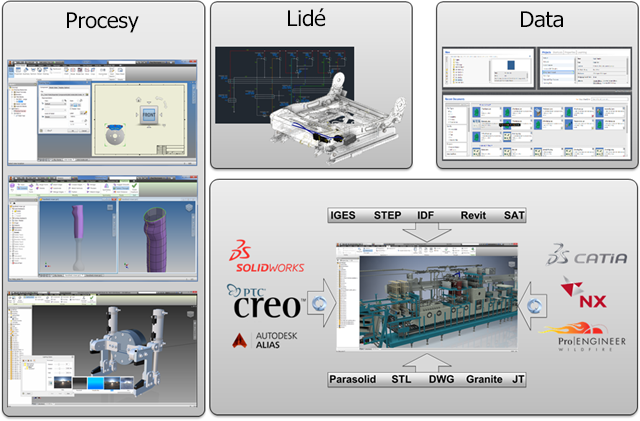

Efektivnější práce v prostředí tvořeném více různými systémy CAD
Nové technologie pro import souborů z jiných systémů CAD
- Asociativní import dat CAD ze systémů CATIA, SolidWorks, NX, Pro-E/Creo a Alias umožňuje zachovat připojení k vybranému souboru. Importovaná geometrie v aplikaci Inventor se aktualizuje při změnách modelu.
- Podpora selektivního importu vám umožňuje načíst pouze geometrii, která je pro vás důležitá, a urychlit tak proces importu: Nová karta Vybrat nabízí možnost výběru objektů, které se mají importovat při importu souborů aplikací CATIA, SolidWorks, NX Pro-E/Creo a Alias, souborů STEP a IGES a souborů aplikace Rhino.
- Byla přidána podpora zpracování více procesů současně. To umožňuje, aby aplikace Inventor efektivněji používala dostupný hardware, ve kterém je spuštěna. Výsledkem je vyšší výkon při práci se soubory z jiných systémů CAD.
- Možnosti importu souborů CATIA, SolidWorks, NX Pro-E/Creo, Alias, STEP, IGES, Rhino, SAT a binárních souborů Parasolid jsou zjednodušené a umožňují jasné volby způsobu importu.
Asociativní soubory DWG
- Pomocí příkazu Importovat na kartě 3D model, panel Vytvořit lze rychle vložit soubor DWG aplikace AutoCAD do souboru součásti aplikace Inventor jako asociativní podložení DWG.
- Do geometrie podložení lze přidat vztahy sestavy.
- Chcete-li promítnout prvky, křivky, otevřené či uzavřené smyčky nebo bloky DWG, použijte příkaz Promítnout geometrii DWG. Poté můžete pomocí promítnutých prvků náčrtu vytvořit prvky modelu.
- Při změnách 2D geometrií v aplikaci AutoCAD se aktualizují 3D modely aplikace Inventor založené na geometriích DWG.
Interoperabilita aplikací AutoCAD Electrical a Inventor
- Nové elektromechanické připojení mezi aplikacemi Inventor a AutoCAD Electrical poskytuje snadnou výměnu dat mezi 2D a 3D elektrickými návrhy.
- Při vytváření připojení mezi aplikací AutoCAD Electrical a sestavou aplikace Inventor (není k dispozici v aplikaci Inventor LT) se soubory projektu stanou asociativními: změny návrhových dat provedené v jednom produktu budou aktualizovány v ostatních prostřednictvím synchronizace.
- Příkaz Pohled umístění na nové kartě Electromechanical, která se nachází na pásu karet sestavy v aplikaci Inventor (není k dispozici v aplikaci Inventor LT), zobrazuje zařízení a dráty obsažené ve výkresech aplikace AutoCAD Electrical a v sestavách aplikace Inventor.
Vytváření tvarů
- Lze pracovat s otevřenými povrchy a uzavřenými tvary.
- Lze převádět existující plochy modelů na volné geometrie k zpřesnění tvarů.
- Pomocí novéno příkazu Zesílit volných tvarů lze vytvářet objemová tělesa, odsazovat povrchy či vytvářet skořepiny stěn.
- Lze rušit svary hran, a rozdělovat a přesouvat tak segmenty volných těles.
- Lze odstraňovat plochy.

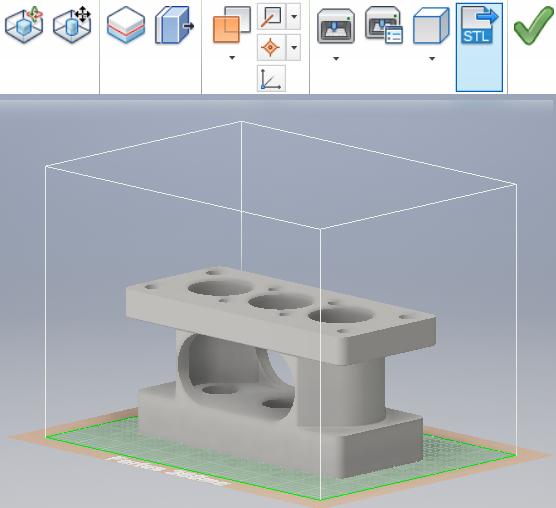

Prostředí 3D tisku
Bylo přidáno nové prostředí, která umožňuje umístění a orientaci návrhu v tiskovém prostoru vybrané 3D tiskárny. V prostředí tisku lze provádět i takové aktualizace součásti, které neovlivní zdrojový dokument. Jakmile budete hotovi, můžete výsledky odeslat do aplikace Print Studio nebo jiného tiskového softwaru a zahájit tisk součásti.
Prostředí výkresu
- Postup vytváření výkresových pohledů byl zjednodušen a používají se při něm nástroje na kreslicí ploše.
- Byly přidány nové možnosti formátování textu: odrážky a číslované seznamy, přeškrtnutý text, rozšířené formátování (všechna písmena velká, všechna první písmena velká, všechna písmena malá).
- Značky drsnosti povrchu a geometrických tolerancí byly aktualizovány v souladu s nejnovějšími normami.
- K dispozici je mnoho nových grafických značek, které lze vkládat v nejrůznějších poznámkách k výkresům.
- Styly pozic mohou využívat uživatelské tvary pozic.
- Nová možnost Odkaz s jedním segmentem umožňuje vytvářet poznámky k výkresu s jediným segmentem odkazu.
- Poznámky výkresu lze zarovnat vodorovně, svisle nebo k hraně.
- Vytvořte náčrt pohledu na modelu se zahrnutými pracovními prvky a vyberte tyto pracovní prvky pomocí příkazu Promítnutí geometrie.
- Nyní můžete ke své kolekci značek náčrtu snadno přistupovat a sdílet ji pomocí nové externí knihovny značek náčrtů. Tato knihovna je soubor výkresu aplikace Inventor, který je ve výchozím nastavení umístěn v podsložce dat návrhu vašeho projektu. Tento nový prvek nabízí následující nové funkce:
- vyhledávání a filtrování v dialogu Knihovna značek náčrtů,
- zobrazení náhledu náčrtu v podokně náhledu v dialogu před umístěním náčrtu,
- zachování stavu rozbalení prohlížeče při umísťování značek náčrtu v rámci relace,
- možnost vytvoření knihovny značek náčrtů ve formátech IDW a DWG, aby bylo možné vkládat značky v souboru knihovny v obou formátech,
- možnost uložení značek náčrtů do přizpůsobené knihovny.
Vylepšené spuštění a výukové možnosti
- Panely domovské stránky aplikace Inventor lze přesouvat a měnit jejich velikost.
- Domovská stránka nabízí lepší přístup k běžným úkolům se soubory.
- Ze seznamu naposledy použitých dokumentů lze odebírat dokumenty.
- V seznamu naposledy použitých dokumentů se zobrazuje stav dokumentů v úložišti.
- Můžete vytvořit vlastní zástupce umožňující rychlý přístup k umístěním, souborům a složkám projektu.
- Obsah nápovědy byl upraven, aby poskytoval lepší výsledky vyhledávání.
- Témata nápovědy byla zkombinována, aby se snížil počet potřebných kliknutí.

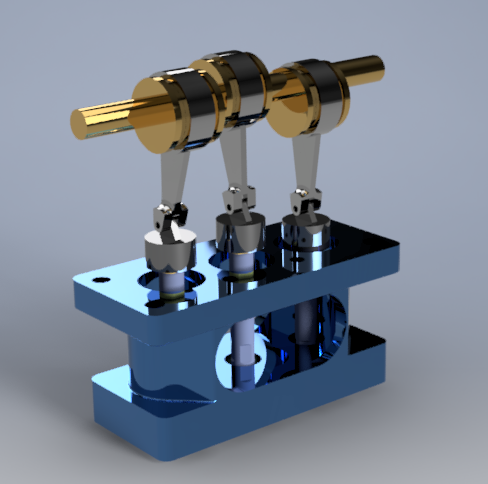

Vylepšení grafiky, vizualizací a aplikace Studio
Některé nejlepší nové funkce:
- Všechny styly světla v aplikaci Inventor Studio jsou nyní asociovány s osvětlením založeným na obrázku. Styl světla nemusí mít žádná místní světla, ale musí mít jedno osvětlení založené na obrázku.
Styly osvětlení založené na obrázku poskytují lepší zdroje světla v aplikaci Inventor Studio díky rozšíření jejich kolekce.
Když přejdete do prostředí aplikace Studio, všechna starší místní světla jsou nyní ve výchozím nastavení vypnuta. K dosažení lepších výsledků rendrování doporučujeme použít styly osvětlení založené na obrázku. Pokud je to nutné, lze konkrétní místní světla zapnout ručně.
Všechny nově vytvořené styly světla jsou automaticky asociovány s výchozím stylem osvětlení založeným na obrázku. Asociovaný styl osvětlení založený na obrázku lze podle potřeby změnit na jiný.
- Vylepšený vizuální efekt stínovaného vizuálního stylu činí stínovaný styl konzistentnějším s realistickým vizuálním stylem.
- Modul rendrování v aplikaci Inventor Studio byl změněn na modul RapidRT s možnostmi pokročilé konfigurace pro vyšší kvalitu rendrování.
- Nastavení rendrování ilustrace v aplikaci Studio byla přesunuta na kartu Pohled
panel Vzhled rozevírací nabídka Vizuální styly. Nový a rozšířený příkaz Technická ilustrace vytvoří v grafickém okně efekt realistické ilustrace.
Vylepšení pracovních postupů
Mezi mnohá vylepšení patří vylepšení následujících funkcí:
- Chcete-li zrušit operaci, použijte klávesu ESC.
- V mnoha směrech byl vylepšen výkon dialogů.
- Na panel úloh byly přidány všechny styly dlaždic.
- Prohlížeč aplikace Inventor lze ukotvit k libovolnému okraji okna aplikace.
- V nabídce Viditelnost objektu je nyní k dispozici možnost skrytí všech kót náčrtu.
- Proveďte import nebo export externí konfigurace pravidel modulu iLogic (není k dispozici v aplikaci Inventor LT).
- Prostředí plechu nyní podporuje součásti s více tělesy.
- Do mnoha příkazů byla přidána podpora nulového poloměru ohybu.
- Při převodu součásti na plechovou součást je zjištěna tloušťka materiálu.
- Razník zobrazuje počet výběrů středů.
Přepsání vzhledu a tělesa součásti, prvku nebo barvy plochy mohou být přeneseny z odvozené součásti do nové součásti.
Do dialogů Odvozená sestava (není k dispozici v aplikaci Inventor LT), Odvozená součást, Vytvoření součásti a Vytvoření komponenty byla přidána nová možnost Použít přepsání barev ze zdrojové komponenty. Výběr této možnosti přenese vzhled součásti a přepsání tělesa, prvku nebo barvy plochy z odvozené součásti do nové součásti.
Vylepšení nastavení trubek a potrubí (není k dispozici v aplikaci Inventor LT)
Nyní lze přizpůsobit názvy souborů tvarovek a vyplnit čísla součástí v kusovníku v prostředí výkresu. Dříve bylo možné změnit pouze název položek potrubí, nyní lze aktualizovat i tvarovky.
- Zešikmení plochy nabízí výkonné nové možnosti, které vám umožňují upevnit či posunout čáru přerušení.
- K příkazům pro povrchy byl přidán příkaz Přímková plocha.
- Příkazy Zrcadlit a Pole podporují výběr více objemových těles.
- Dříve nebylo vytváření nelineárních polí objemového tělesa v souboru součásti s více tělesy možné. Nyní lze pro objemová tělesa vytvářet nelineární pole.
- Přetažením náčrtu nad nadřazený prvek v prohlížeči lze náčrt sdílet.
- Příkaz Odměřit nyní umožňuje změřit úhel k polovině libovolného segmentu. Tuto možnost lze použít pozastavením ukazatele myši nad polovinou segmentu, dokud se nezobrazí žlutá tečka.
- Lze určit, ve které pracovní rovině nebo na které ploše byl náčrt vytvořen.
- Vybraná možnost nastavení Zobrazit všechny vazby nebo Skrýt všechny vazby zůstane aktivní při vytváření náčrtu a během relace úprav.
- Nyní můžete ve 2D náčrtu vytvořit kóty tečny mezi kruhovou nebo obloukovou geometrií.
- Do skupiny Vlastnosti listu v dialogu Formát textu byla přidána vlastnost Počáteční měřítko pohledu prvního výkresového pohledu umístěného do listu.
- Do seznamu Viditelnost objektu byla přidána možnost Kóty náčrtu. Tuto možnost vyberte, chcete-li zobrazit 2D nebo 3D náčrty a skrýt všechny související kóty náčrtu.
- Sdílení náčrtu je znázorněno jeho přetažením nad prvek v prohlížeči.
- Do místní nabídky byly přidány nové body uchopení: koncový bod, zdánlivý průsečík, kvadrant a polovina ze 2 bodů.
- Příkaz Zahájit náčrt lze nyní upravit a před zahájením načrtávání lze vybrat pohled nebo list.
- V prostředí Pevnostní analýzy se zobrazuje nové upozornění výpočtu koeficientu bezpečnosti.
- Do příkazu sestavy Pole byla přidána možnost Střední rovina. Chcete-li vytvořit pole rozmístěné po obou stranách původní komponenty, vyberte možnost Střední rovina.
- U označených komponent v sestavě je k dispozici funkce Nahradit vše.
- V nástroji Design Doctor lze vybrat více chybných vazeb k odstranění.
Výkresy
- Výkres lze vytvořit z libovolného otevřeného modelu a automaticky použít kameru aktuálního modelu a reprezentace v základním pohledu.
- Nástroje na kreslicí ploše v základním pohledu zjednodušují vytvoření základního pohledu a promítnutých pohledů.
Můžete například použít nástroj ViewCube a zorientovat model, přetažením rohu pohledu můžete nastavit měřítko pohledu nebo můžete při vytváření základního pohledu upravit promítnuté pohledy.
- Nástroj Pohyb byl přepracován k použití nástrojů přímé manipulace.
- Vytváření a úpravy trajektorií jsou snazší.
- Byl zjednodušen výběr komponent.
- Příkaz Automatický rozpad byl přidán na pás karet a vylepšen.
Přečtěte si podrobnosti o všech skvělých vylepšeních a mnoha dalších věcech.
