Vylepšení náčrtů

Určení zdrojové roviny náčrtu

Nyní můžete určit, ve které ploše nebo rovině byl náčrt původně vytvořen. V prohlížeči vyberte náčrt a v místní nabídce vyberte položku Zobrazit vstup a zobrazte tak zdrojovou rovinu nebo plochu.

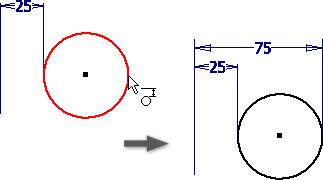

Vytvoření kót tečny mezi kruhovou nebo obloukovou geometrií ve 2D náčrtu

Nyní můžete vytvořit kóty tečny mezi kruhovou nebo obloukovou geometrii ve 2D náčrtu. Tento pracovní postup umožňuje úplné zavazbení kružnice pomocí kót tečny místo tradiční kóty průměru nebo použití středového bodu kružnice.

Trvalé nastavení zobrazení nebo skrytí všech vazeb

Vybraná možnost nastavení Zobrazit všechny vazby nebo Skrýt všechny vazby zůstane aktivní při vytváření náčrtu a během relace úprav. Nastavení zobrazení nebo skrytí při vytváření nové geometrie nebo náčrtu v předchozích verzích nezůstala zachována.

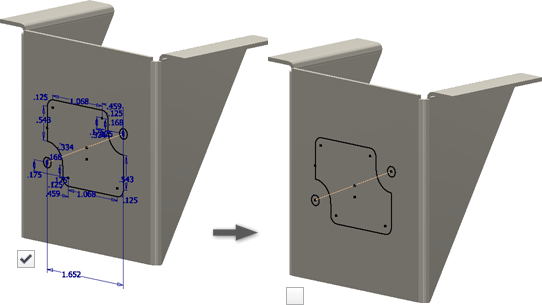

Skrytí kót náčrtu

Do seznamu Viditelnost objektu byla přidána možnost Kóty náčrtu. Tuto možnost vyberte, chcete-li zobrazit 2D nebo 3D náčrty a skrýt všechny související kóty náčrtu. Dříve nebylo možné skrýt kóty náčrtu samostatně. Tato možnost je k dispozici v součástech i v sestavách.

Konzistence ve sdílení náčrtu

Když sdílíte náčrt jeho přetažením nad prvek v prohlížeči, je tento náčrt nyní automaticky nastaven jako viditelný. Stav viditelnosti sdíleného náčrtu je nyní konzistentní s metodou výběru Sdílet náčrt v místní nabídce.

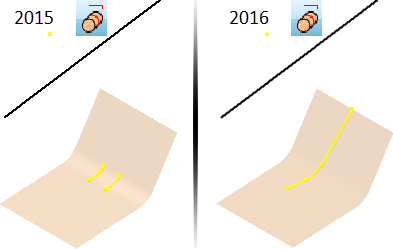

Obalení povrchu ve 3D náčrtu

Možnost Obalit plochu příkazu Promítnout na plochu byla vylepšena. Možnost Obalit plochu je nyní předvídatelnější a může být použita k obalení širší škály povrchů. Následující obrázek zobrazuje výsledky obalení přímé čáry na dvě roviny a křivku v aplikacích verze 2015 a 2016.

Nové body uchopení v místní nabídce

V předchozí verzi byly k dispozici prostřednictvím kliknutí pravým tlačítkem > možnosti Uchopení bodů pouze body uchopení Polovina, Střed a Průsečík. Přidány byly následující body uchopení:

• Koncový bod
• Zdánlivý průsečík
• Kvadrant
• Polovina ze 2 bodů

3D náčrt křivky siluety

Příkaz Vytvořit křivku siluety obsahuje nové možnosti. Nyní můžete vybrat možnost vyloučit z generování křivky vybrané plochy, přímé plochy a vnitřní plochy.
