Vylepšení aplikace Studio
Nová podpora osvětlení založeného na obrázku (IBL)
Všechny styly světla v aplikaci Inventor Studio jsou nyní asociovány s osvětlením založeným na obrázku. IBL poskytuje lepší zdroj osvětlení.
Aplikace Inventor Studio nyní podporuje osvětlení založené na obrázku z prostředí modelování. Chcete-li rendrovat z prostředí modelování, použijte příkazy dostupné na kartě Zobrazit. V aplikaci Studio poté použijte aktuální osvětlení v dialogu Rendrování obrázku, případně v dialogu Rendrování obrázku vyberte jiné styly osvětlení.
Nové funkce stylu osvětlení IBL (2016)
- IBL poskytuje asociace.
- Pozadí lze zapnout či vypnout.
- Jsou podporována přídavná světla.

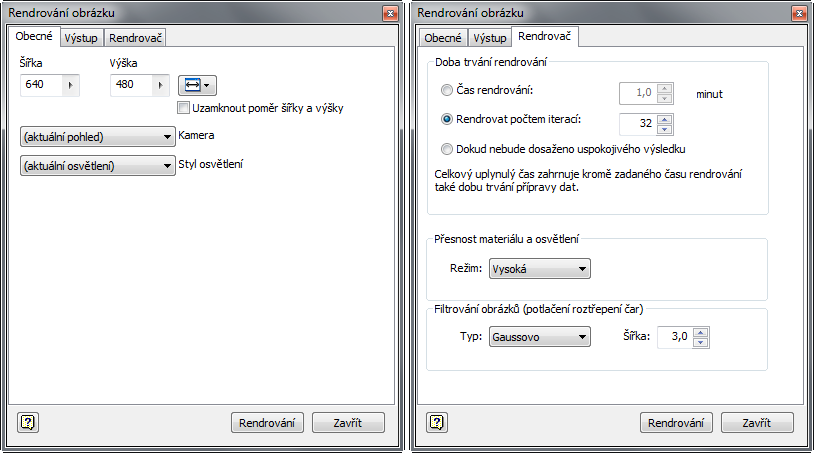

Pokročilý modul rendrování RapidRT nabízí nové konfigurace rendrování:
- režim doby trvání / iterace / bez omezení,
- režimy přesnosti materiálu a osvětlení.
Odebrané zastaralé možnosti:
- Styl scény: Základní rovina a nastavení stínových efektů specifikovaná na kartě Pohled se nyní zobrazují v aplikaci Inventor Studio v rendrovaném modelu.
- Nastavení rendrování ilustrace aplikace Studio byla přesunuta na kartu Pohled
panel Vzhled rozevírací seznam Vizuální styly. Nový příkaz Technická ilustrace vytvoří v grafickém okně realistický efekt ilustrace.
Základní rovina a stínový efekt se zobrazují v konečném výsledku rendrování
Nastavení základní roviny a efektu stínů zadaná na kartě Zobrazit se nyní budou zobrazovat v rendrovaném modelu.
Vylepšení grafiky

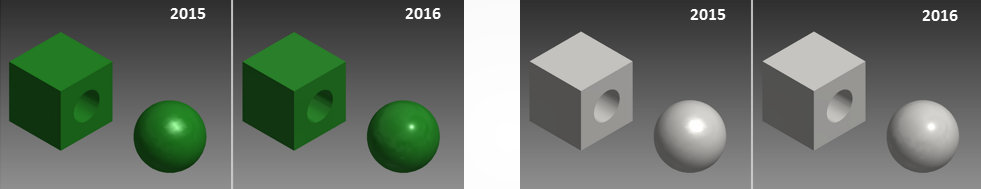

Vylepšené zobrazení efektu stínovaného vizuálního stylu je nyní konzistentnější s realistickým vizuálním stylem. Vylepšený vizuální efekt stínovaného zobrazení. Následující dva obrázky porovnávají výsledky použití stínovaného zobrazení ve verzi 2015 a 2016. Vysoký výkon rendrování je zachován.
Vizuální styl technické ilustrace
Nastavení rendrování ilustrace aplikace Studio byla přesunuta na kartu Pohled panel Vzhled rozevírací seznam Vizuální styly. Nový příkaz Technická ilustrace vytvoří v grafickém okně realistický efekt ilustrace.

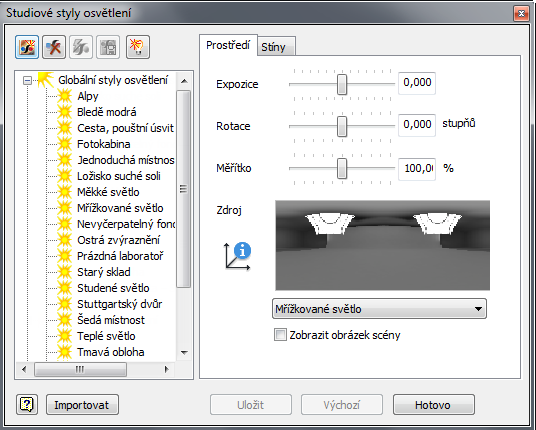

Nové styly IBL
Na kartu Zobrazit panel Vzhled nabídka Styly osvětlení bylo přidáno 11 nových stylů osvětlení. Patří mezi ně tmavá obloha, šedá místnost, hlubina nekonečna, fotokabina, klidná modř, ostré zvýraznění, zvýraznění okraje, studené světlo, teplé světlo, měkké světlo a světelná mřížka.
Změny ve sledování paprsků
- Režimy sledování paprsků byly změněny na nízké, zešikmené a vysoké, aby byla zřejmá přesnost materiálu a osvětlení.
- Indikátor průběhu byl změněn, aby místo procentuálního průběhu zobrazoval míru kvality.
- Nyní můžete obrázek uložit kdykoli během sledování paprsků.
Vizuální vylepšení ve výkresech
Nová nastavení prostředí odlesků v dialogu výkresu Nastavení dokumentu umožňují použití efektu odlesku a určení mapy odlesků v souboru výkresu (IDW).
