Hladina parcely v souboru AnnotationTutorial.dwg představuje třídu geoprostorového prvku. Data jsou ve skutečnosti uložena v souboru SDF s názvem Parcels.sdf. Mapa se připojuje k tomuto souboru a zobrazuje geometrii a data pro parcely na mapě. Pro parcely lze nastavit styl libovolným způsobem. Nastavení stylů samotné úložiště dat neovlivňuje. Styly se uloží do mapy spolu s informacemi nutnými pro připojení k úložišti dat.
Na rozdíl od poznámek u objektů výkresů platí popisky pro všechny prvky v třídě prvku. Prvky není nutné vybírat ručně.
V tomto cvičení budete používat Editor stylu k přidání popisků k parcelám.
V této lekci se používá mapa upravená v Lekci 1: Použití šablon poznámek.
Tvorba popisků pro prvky pomocí stylu
- Otevřete mapu, kterou jste upravili a uložili v předchozí lekci.
Mapu jste uložili pod novým názvem pomocí příkazu Uložit jako.
- V podokně Úlohy zobrazte Správce zobrazení (pokud ještě není zobrazen).
Karta Správce zobrazení zobrazuje hladiny na aktuální mapě.
- Vyberte hladinu Parcely a klikněte na tlačítko Styl.

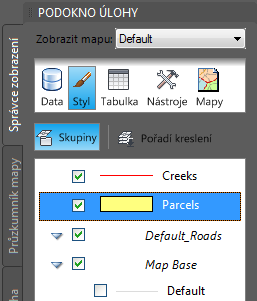

Klikněte na hladinu Parcely a potom na tlačítko Styl.
- V Editoru stylu klikněte na buňku pod položkou Popisek prvku v dolní polovině okna.
- V dialogu Stylizovat popisek proveďte následující úkony:
- Klikněte na tlačítko Přidat popisek.
- V poli Barva pozadí vyberte možnost Bez barvy
- V poli Textový obsah vyberte možnost Adresa.
- .

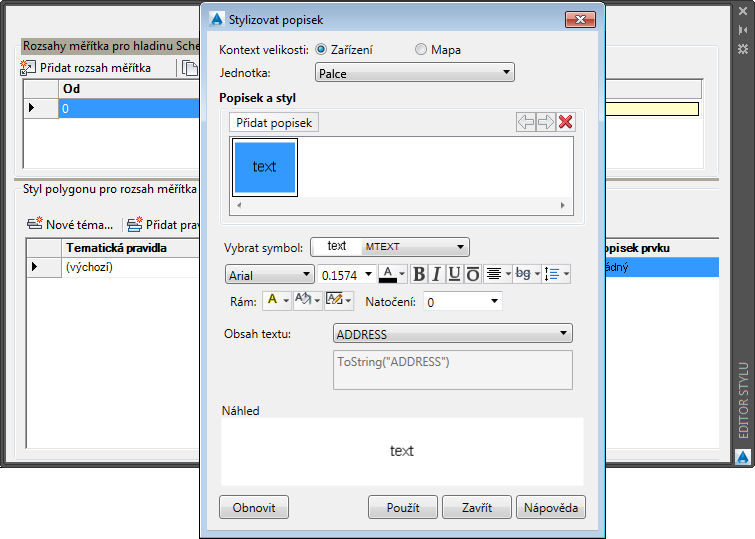

Klikněte na buňku pod položkou Popisek prvku. Určete vlastnost, která se zobrazí v popisku, a možnosti stylu.
- Klikněte na tlačítko Použít a potom na tlačítko Zavřít.
- Zavřete Editor stylů.
Popisky zobrazují čísla ulic na parcelách na mapě.
Chcete-li pokračovat v tomto výukovém programu, přejděte k části Cvičení 2: Vylepšení popisků pomocí výrazů.
