Popisky zobrazují čísla ulic parcel, ale ne jejich názvy. Pomocí výrazu můžete kombinovat dvě vlastnosti. V tomto případě spojíte adresu (číslo ulice) a název ulice. Pomocí výrazu \n vytvoříte nový řádek, čímž vznikne víceřádkový popisek.
V tomto cvičení se používá mapa upravená ve Cvičení 1: Tvorba popisků prvků pomocí stylu.
Vylepšení popisků pomocí výrazů
- Vyberte hladinu Parcely a klikněte na tlačítko Styl.
Klikněte na hladinu Parcely a potom na tlačítko Styl.
- V Editoru stylu klikněte na buňku pod položkou Popisek prvku v dolní polovině okna.

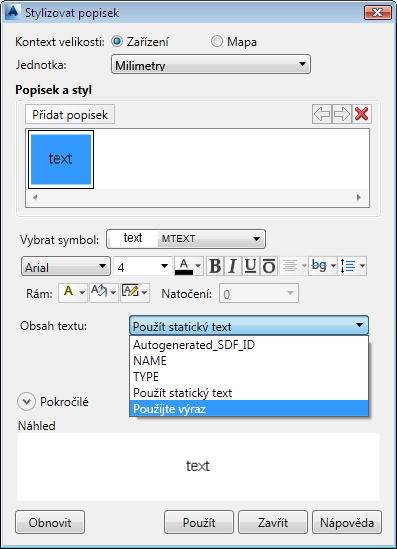

- V dialogu Stylizovat popisek vyberte pro Textový obsah možnost Použít výraz
Posuňte obsah seznamu Textový obsah dolů, aby byla vidět možnost Použít výraz.
- V okně Vytvořit/upravit výrazy odstraňte aktuální výraz, aby bylo okno prázdné.
- Klikněte na možnost Funkce textu
Concat. Výraz je vložen. Má dva zástupce vlastností.

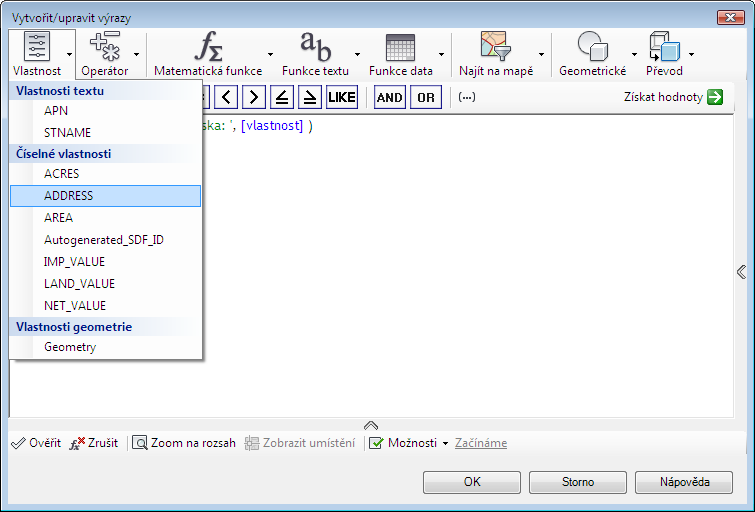

- Chcete-li nahradit položku první vlastnosti, vyberte ji a v horní části okna Vytvořit/upravit výrazy klikněte na tlačítko Vlastnost. Vyberte číselnou vlastnost ADDRESS.
Vybraná vlastnost nahradí dočasnou vlastnost ve výrazu.
- Umístěte kurzor za čárku následující po vlastnosti ADDRESS.
- Zadejte '\P', a přesunete se na nový řádek po čísle adresy.
Zadejte položku přesně tak, jak je znázorněno, s jednoduchými uvozovkami obklopujícími \P, ujistěte se, že jste zadali velké písmeno P a vložte čárku po uzavírající uvozovce.
- Klikněte na položku Vlastnosti textu a vyberte možnost Zadat vlastnost.
- Vyberte vlastnost textu STNAME.
- Odstraňte hranaté závorky a značku výpustky (tři tečky) uvnitř závorek, stejně jako poslední čárku.
- Klikněte na položku Ověřit (v dolní části dialogu), abyste ověřili, zda je výraz platný.
- Klikněte na tlačítko OK v dialogu Vytvořit/upravit výrazy.
- Klikněte na tlačítko Použít a Zavřít v dialogu Styl popisku a zavřete Editor stylu.
- Přibližte oblast kolem křižovatky uprostřed města.
Kde se nyní nacházíte
Ulice (objekty výkresu) zobrazují rychlostní omezení a parcely (geoprostorové prvky) zobrazují úplné adresy ulic.
Chcete-li pokračovat v tomto výukovém programu, přejděte k části Cvičení 3: Zobrazení textu podél křivky.
